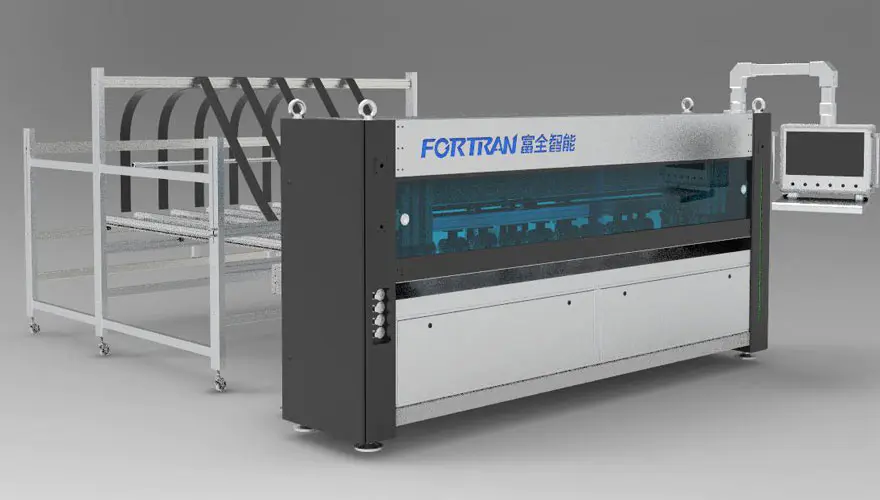

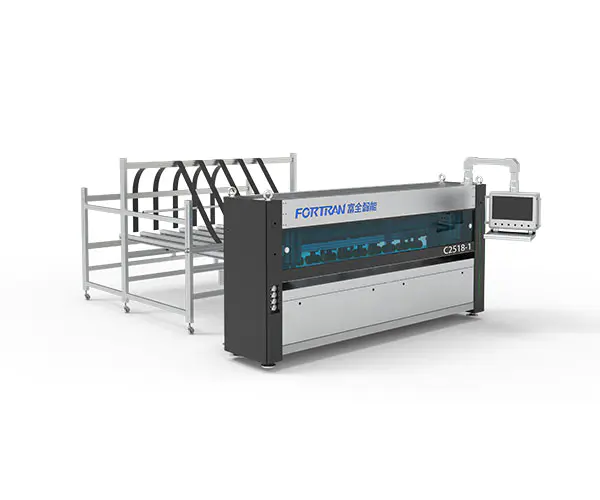

पूरी तरह से स्वचालित कागज काटने की मशीन

मशीन विशिष्टताएँ

DIMENSIONS एल*डब्ल्यू*एच(मिमी)	बुनियादी विशिष्टताएँ	बिजली की आपूर्ति (किलोवाट)	काटने की गति (एम/मिनट)	काम करने की ऊंचाई (मिमी)
6700*3650*3000	7 ऊर्ध्वाधर+1 क्षैतिज चाकू, सिंगल-शीट फीडिंग और निरंतर-शीट फीडिंग मोड के साथ	5.25	0-120	850

प्रसंस्करण पैरामीटर

न्यूनतम. काटने की लंबाई एल (मिमी)	अधिकतम. काटने की चौड़ाई डब्ल्यू (मिमी)	नालीदार कागज एच (मिमी) के लिए काटने की मोटाई	अनुदैर्ध्य ब्लेड रिक्ति परिशुद्धता (मिमी)	दक्षता (पीसीएस/मिनट)
300	2500	2.5-6.5	±1.5	0-12

पूरी तरह से स्वचालित पेपर कटिंग मशीन का उपयोग फोल्डिंग डिब्बों का उत्पादन करने के लिए नालीदार कागज और एकल शीट की निरंतर निश्चित-लंबाई प्रसंस्करण के लिए किया जाता है। मशीन दोनों में क्रीज़िंग करती है अनुप्रस्थ और अनुदैर्ध्य दिशाएँ, रुक-रुक कर काटना, और नालीदार कागज पर काटने की प्रक्रिया। निश्चित-लंबाई काटने से बड़े पैमाने पर उत्पादन और अनुकूलित दोनों की अनुमति मिलती है उत्पादन। मशीन का उपयोग एक स्टैंडअलोन इकाई के रूप में या पैकेजिंग लाइन के प्रारंभिक भाग के रूप में किया जा सकता है।

नहीं।	वस्तु	विशेषताएँ	नमूना

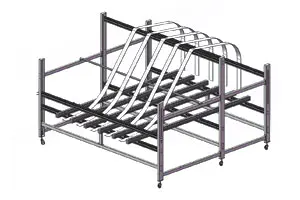

1	कागज भंडारण रैक	कागज भंडारण रैक झुकने की प्रक्रिया के माध्यम से अचार प्लेट से बना है, जिसमें एक सरल संरचना, विश्वसनीय निर्माण शामिल है। आकर्षक स्वरूप और उत्कृष्ट जंग प्रतिरोध सुनिश्चित करने के लिए इसे चित्रित किया गया है। मानक कॉन्फ़िगरेशन में एक सतत कार्डबोर्ड सामग्री रैक और एक सिंगल-लेयर कार्डबोर्ड फीडिंग फ्लो स्ट्रिप शामिल है।
2	फ़्रेम संरचना	आयताकार स्टील ट्यूब और स्टील प्लेटों को वेल्डिंग करने के बाद सटीक मशीनिंग द्वारा फ्रेम का निर्माण किया जाता है। यह उच्च असेंबली सटीकता और परिचालन परिशुद्धता सुनिश्चित करता है, लंबी सेवा जीवन और उपकरण की उत्कृष्ट स्थिरता की गारंटी देता है।

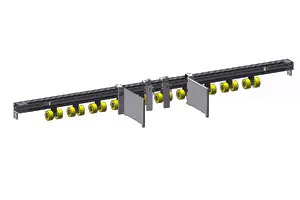

3	ड्राइव तंत्र	फीडिंग प्रेशर व्हील पीयू सामग्री से बना है, जिसमें चमकदार और सुंदर सतह और घर्षण है, जो पेपरबोर्ड संदेश की विश्वसनीयता में प्रभावी ढंग से सुधार कर सकता है। इस बीच, ट्रैक्शन ड्रम जर्मनी से आयात किया जाता है, टिकाऊ और लंबे समय तक चलने वाला; इसे मैन्युअल रूप से समायोजित किया जा सकता है और किनारे पर लगाया जा सकता है।
4	क्रॉस-कटिंग संरचना	पावर एक उच्च परिशुद्धता सर्वो मोटर द्वारा प्रदान की जाती है जो एक रेड्यूसर और एक सिंक्रोनस व्हील तंत्र के साथ संयुक्त होती है, जो उच्च गति और सटीक स्थिति प्राप्त करती है, जिससे कार्टन कट की सटीकता सुनिश्चित होती है;
5	अनुदैर्ध्य काटने की इकाई	यह तंत्र मुख्य रूप से चाकू धारकों के सात सेटों से बना है। अनुप्रस्थ चाकू बेल्ट सर्वो अनुदैर्ध्य चाकू की स्थिति को संचालित करता है, जो स्थायित्व सुनिश्चित करते हुए कुशल संचालन की आवश्यकताओं को पूरा कर सकता है।

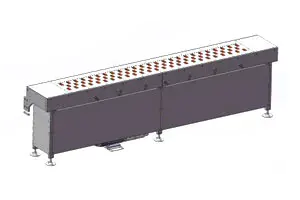

6	एडजस्टेबल स्टोरेज डिवाइस	रोलर्स को सर्वो मोटर और स्पीड रिड्यूसर द्वारा नियंत्रित किया जाता है। परिचालन सटीकता और दक्षता में सुधार के लिए, हम उच्च-सटीक सर्वो मोटर से सुसज्जित उच्च-परिशुद्धता बेवेल गियर स्पीड रिड्यूसर का उपयोग करते हैं। सोखने वाले कार्डबोर्ड के लिए एक वैक्यूम सक्शन संरचना अपनाई जाती है, जिससे सिंगल-लेयर कार्डबोर्ड का बेहतर परिवहन संभव हो पाता है।
7	मशीन संलग्नक	प्राथमिक ध्यान मशीन को सजाने पर ही है। मशीन में एक बाहरी सुरक्षात्मक आवरण जोड़ा जाता है, जिसे पाउडर कोटिंग के साथ इलाज किया जाता है ताकि सौंदर्यपूर्ण रूप से सुखदायक और टिकाऊ फिनिश सुनिश्चित हो सके जो चिप या छील न जाए। मशीन के सामने अवलोकन विंडो एक गहरे नीले ऐक्रेलिक पैनल से बनी है, जो न केवल देखने में आकर्षक और सुरुचिपूर्ण है, बल्कि अत्यधिक लचीली और टूटने के लिए प्रतिरोधी भी है। इसके अतिरिक्त, एक एल्यूमीनियम मिश्र धातु स्लाइड रेल स्थापित की गई है, जिसकी सतह चमकदार है और यह बिना किसी शोर के चुपचाप संचालित होती है।

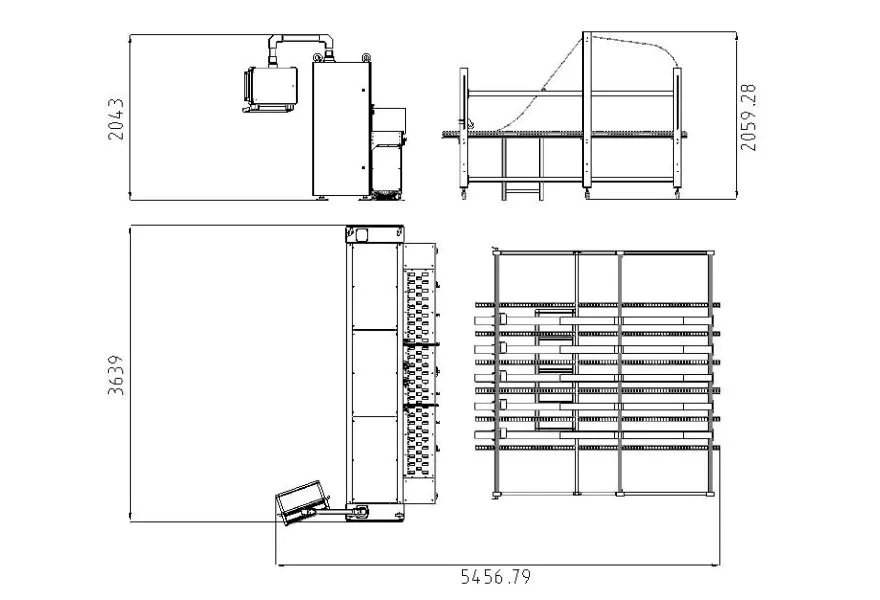

तीन-दृश्य चित्र

उपभोज्य आवश्यकताएँ

1.फीडिंग स्टेशन पर नालीदार कागज के लिए आवश्यकताएँ

A. सतत नालीदार कागज की चौड़ाई: 400-2350 मिमी;
बी. 120 मिमी फूस सहित स्टैकिंग ऊंचाई: अधिकतम 1300 मिमी;
सी. स्टैकिंग चौड़ाई, अधिकतम: 1300 मिमी; डिस्चार्ज बिंदु पर नालीदार कागज की लंबाई: न्यूनतम 300 मिमी;
डी. निश्चित-लंबाई काटने के लिए अनुदैर्ध्य सहिष्णुता: अधिकतम 0.5%; निश्चित-लंबाई काटने के लिए अनुप्रस्थ सहिष्णुता: अधिकतम ±2.0 मिमी;
ई. नालीदार कागज की मोटाई: 2.5-6 मिमी, ±0.2 मिमी; अधिकतम कच्चे माल की गुणवत्ता 2.30 बीसी तक (डीआईएन 55468 मानक के अनुसार);
एफ. कार्डबोर्ड की गुणवत्ता DIN 55468 मानक का अनुपालन करती है;

जी. एकल नालीदार, अधिकतम मोटाई लगभग 4 मिमी (गुणवत्ता: 1.10-1.40); डबल नालीदार, अधिकतम मोटाई लगभग 6 मिमी।

2. कार्टन प्रकार

क्रम संख्या	नाम	छवि	पेपर फ़ीड दिशा	न्यूनतम आकार
1	साधारण डिब्बा		अनुदैर्ध्य	लंबाई: न्यूनतम 400 मिमी चौड़ाई: न्यूनतम 36 मिमी ऊंचाई: न्यूनतम 225 मिमी
2	साधारण डिब्बा		अनुदैर्ध्य	लंबाई: न्यूनतम 400 मिमी चौड़ाई: न्यूनतम 36 मिमी ऊंचाई: न्यूनतम 225 मिमी
3	स्वर्ग और पृथ्वी का आवरण		अनुदैर्ध्य	लंबाई: न्यूनतम 400 मिमी चौड़ाई: न्यूनतम 225 मिमी ऊंचाई: न्यूनतम 18 मिमी
4	मध्य सील बॉक्स		अनुदैर्ध्य	लंबाई: न्यूनतम 400 मिमी चौड़ाई: न्यूनतम 450 मिमी ऊंचाई: न्यूनतम 18 मिमी
5	मध्य सील बॉक्स		अनुदैर्ध्य	लंबाई: न्यूनतम 400 मिमी ऊँचाई: न्यूनतम 450 मिमी ऊंचाई: न्यूनतम 18 मिमी
6	ऑल-विंग बॉक्स		अनुदैर्ध्य	लंबाई: न्यूनतम 400 मिमी ऊंचाई: न्यूनतम 225 मिमी ऊंचाई: न्यूनतम 18 मिमी
7	मध्य सील बॉक्स		अनुदैर्ध्य	लंबाई: न्यूनतम 400 मिमी ऊँचाई: न्यूनतम 450 मिमी ऊंचाई: न्यूनतम 18 मिमी
8	चौकोर कार्डबोर्ड		अनुदैर्ध्य	लंबाई: न्यूनतम 400 मिमी ऊंचाई: न्यूनतम 18 मिमी
