प्रो स्वचालित बॉक्स समापन मशीन

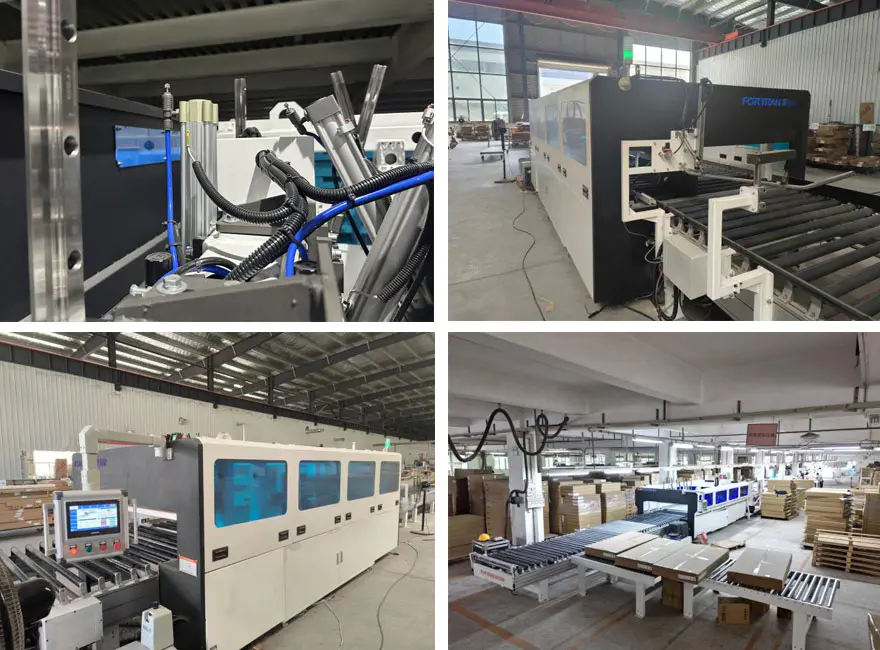

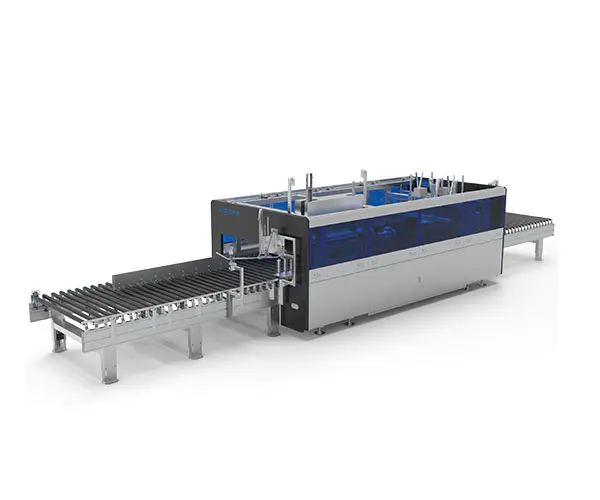

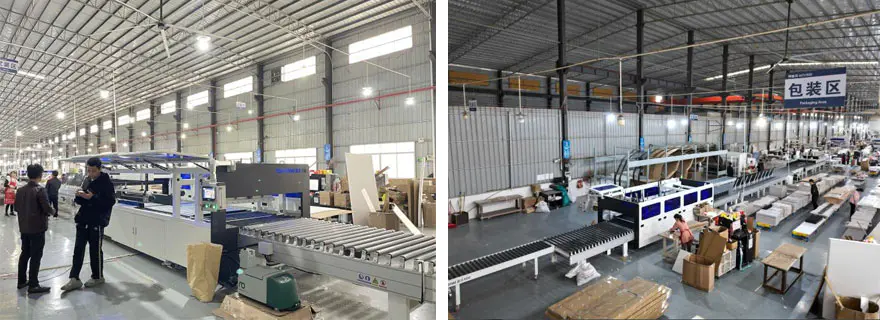

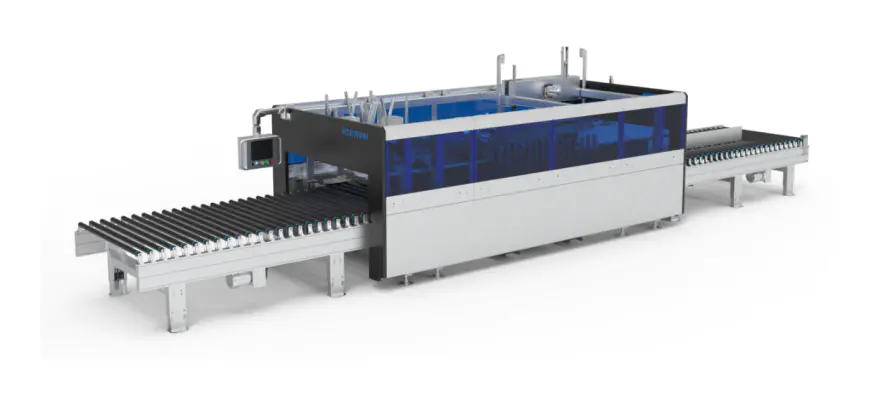

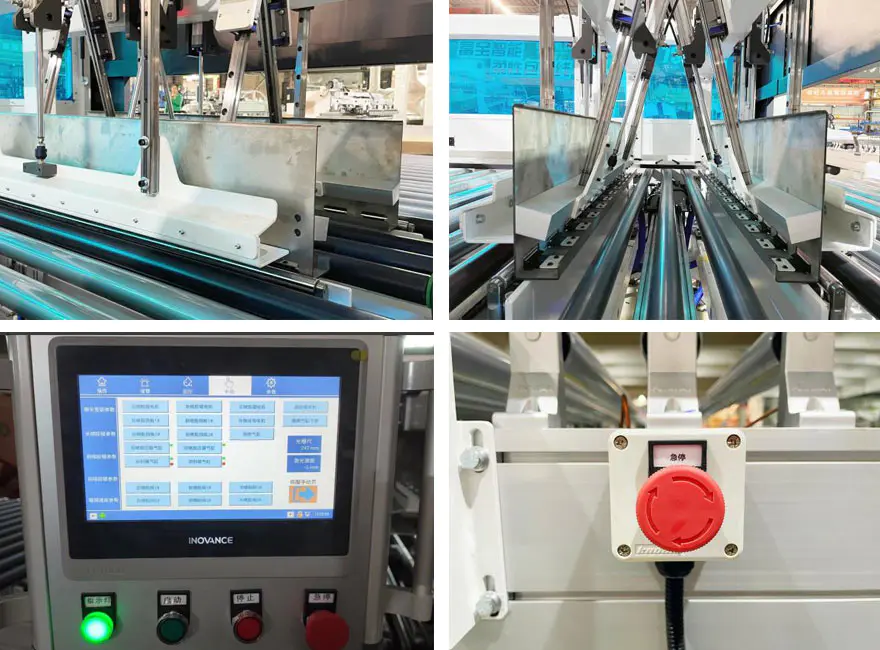

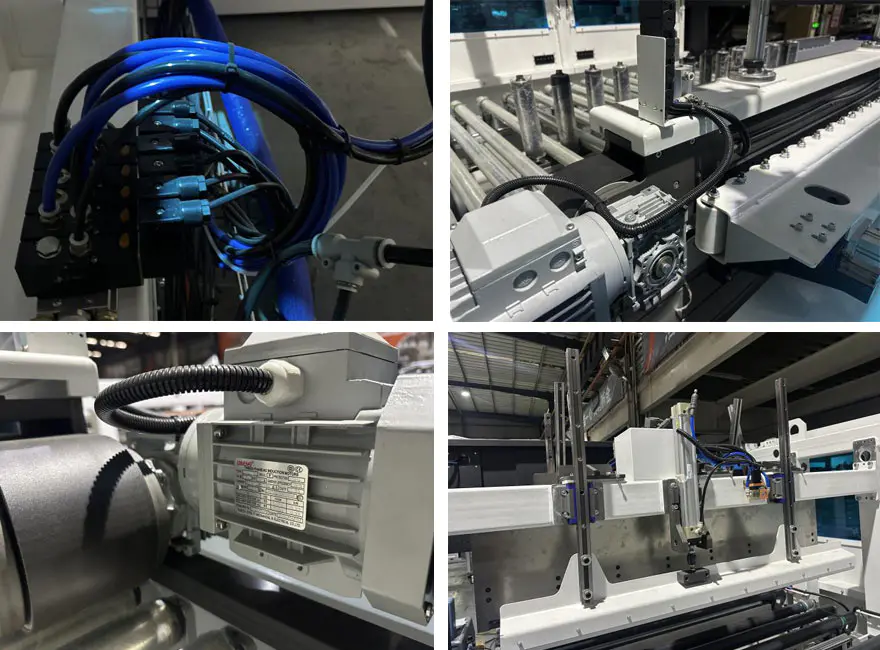

मशीन छवि

मशीन विशिष्टताएँ

आयाम एल*डब्ल्यू*एच(मिमी)	मशीन स्व-वजन (किलो)	बिजली की आपूर्ति (किलोवाट)	भार संवहन (किलो)	कार्य ऊंचाई (मिमी)
10200*2200*2260	लगभग 3200 किग्रा	9	50	800±50

प्रसंस्करण पैरामीटर

कार्टन प्रसंस्करण लंबाई (मिमी)	कार्टन प्रसंस्करण चौड़ाई (मिमी)	कार्टन प्रसंस्करण ऊँचाई (मिमी)	सीलिंग दक्षता (चक्र/मिनट)	नालीदार कागज की मोटाई (मिमी)
300-2900	200-1200	(लकड़ी के पैनल की मोटाई 18) 20-280	4-8	2.5-6

1. मुख्य घटक: ईवा तेजी से सूखने वाली गर्म पिघल गोंद मशीन; सर्वो मोटर; ग्रहीय रेड्यूसर; लेजर रेंजफाइंडर; तुल्यकालिक बेल्ट; तकिया ब्लॉक असर; परिवर्तनीय आवृत्ति मोटर; वर्म गियर रिड्यूसर;
2. कन्वेइंग रोलर्स आयातित पीवीसी रबर स्लीव्स का उपयोग करते हैं, जो लचीले और टिकाऊ दोनों होते हैं;
3. केस सीलर का रैखिक तंत्र सटीक रैखिक गाइड द्वारा निर्देशित होता है, जो उच्च विश्वसनीयता और स्थायित्व सुनिश्चित करता है;
4. क्लैंप और ग्लू गन के लिए शक्ति उच्च परिशुद्धता वाली सर्वो मोटरों द्वारा प्रदान की जाती है, जिन्हें नियंत्रित करना और उपकरण की परिशुद्धता को बढ़ाना आसान होता है;
5. मशीन को एक स्टैंडअलोन इकाई के रूप में इस्तेमाल किया जा सकता है या कस्टम होम पैकेजिंग लाइन के साथ एकीकृत किया जा सकता है, जो बहुमुखी और लचीले उपयोग विकल्प प्रदान करता है।

1.उपयोग
A.इस प्रो ऑटोमैटिक बॉक्स क्लोजिंग मशीन का उपयोग हाई-एंड फर्नीचर पैकेजिंग बॉक्स को सील करने के लिए किया जाता है।
B.इस उपकरण का उपयोग मॉडल M/A-0410 और M/A-0419 के डिब्बों को सील करने के लिए किया जाता है।
C. कार्टन के निचले हिस्से को पहले चिपकाया जाता है, फिर पैक की जाने वाली वस्तुओं और पैडिंग सामग्री को अंदर रखा जाता है, इसके बाद मशीन से सील किया जाता है।

2. सामान्य कार्य सिद्धांत

पूरे उपकरण को पांच खंडों में विभाजित किया गया है: मापने वाली मशीन अनुभाग, फीडिंग बफर मशीन अनुभाग, सुरंग सीलर अनुभाग, संक्रमण मशीन अनुभाग और पुशर सीलर अनुभाग।

A.ऑपरेशन के दौरान, पैक किए गए कार्टन, अंदर भरी हुई वस्तुओं के साथ, संदर्भ किनारे के साथ मापने वाली मशीन अनुभाग से प्रवेश करते हैं। प्रवेश द्वार पर चौड़ाई सेंसर मोटे तौर पर कार्टन की चौड़ाई को मापता है। जब कार्टन मापने वाली मशीन अनुभाग के अंत तक पहुंचता है, तो इसे एक बाफ़ल डिवाइस द्वारा रोक दिया जाता है। सक्रिय क्लैंप डिवाइस तब कार्टन की चौड़ाई को सटीक रूप से मापता है, और उच्च दबाव प्लेट डिवाइस कार्टन की ऊंचाई को सटीक रूप से मापता है। उसके बाद, कार्टन मापने वाली मशीन अनुभाग से फीडिंग बफर मशीन अनुभाग के माध्यम से सुरंग सीलर अनुभाग के प्रवेश द्वार तक चला जाता है।

बी.जब कार्टन सुरंग सीलर अनुभाग में प्रवेश करता है, तो प्रवेश द्वार पर गोंद बंदूक कार्टन की लंबाई के साथ गर्म पिघला हुआ चिपकने वाला लगाती है। इसके बाद यह सीलिंग चैनल से होकर गुजरता है, जिसमें एक फोल्डिंग रॉड असेंबली, प्रेसिंग मैकेनिज्म, साइड बेल्ट मैकेनिज्म और काउंटरवेट बेल्ट मैकेनिज्म शामिल होता है - जो लंबी साइड की सीलिंग को पूरा करता है।

सी. कार्टन, अपनी लंबी साइड सील के साथ, ट्रांजिशन मशीन सेक्शन में चला जाता है और पुशर सीलर सेक्शन के प्रवेश द्वार पर फ्रंट बैफल डिवाइस द्वारा रोक दिया जाता है। पहले छोटे हिस्से को स्प्रेइंग डिवाइस, फ्रंट प्रेसिंग प्लेट डिवाइस और फ्रंट सीलिंग प्लेट डिवाइस द्वारा चिपकाया और सील किया जाता है। पहले छोटे हिस्से को सील करने के बाद, कार्टन पुशर सीलर सेक्शन में प्रवेश करता है और पीछे की ओर बढ़ता है, जहां इसे रियर बैफल डिवाइस द्वारा रोक दिया जाता है। फिर दूसरे छोटे हिस्से को स्प्रेइंग डिवाइस, रियर प्रेसिंग प्लेट डिवाइस और रियर सीलिंग प्लेट डिवाइस द्वारा चिपकाया और सील कर दिया जाता है। इस बिंदु पर, कार्टन की पूरी सीलिंग प्रक्रिया पूरी हो जाती है, और यह पुशर सीलर सेक्शन से बाहर निकल जाता है।

डी. यह कार्टन सीलिंग विधि, जो बॉक्स की चौड़ाई को पहचानती है, बक्से के आयामों को इनपुट करने की आवश्यकता के बिना फीडिंग प्रक्रिया के दौरान विभिन्न आकारों के डिब्बों को प्रभावी ढंग से सील कर सकती है।

ई. समान आयाम वाले डिब्बों की बैच सीलिंग के लिए, उपकरण बैच मोड पर स्विच कर सकता है। पहले कार्टन की चौड़ाई मापने और इस मान को पूरी श्रृंखला पर लागू करने के बाद, सुरंग सीलर अनुभाग चैनल आकार को समायोजित करता है और इसे अपरिवर्तित बनाए रखता है, जिससे सीलिंग दक्षता में सुधार होता है। अधिकतम दर 8 पैकेज प्रति मिनट तक पहुंच सकती है।

कार्यात्मक संरचना

नहीं।	वस्तु	विशेषता
1	फ्रंट सेक्शन फीडर	पैकेजों के फीडिंग कार्य को प्राप्त करना, पैकेजों को निर्दिष्ट स्थानों पर जल्दी, सटीक और कुशलता से पहुंचाना। मुख्य बीम कार्बन स्टील से बना है और प्लास्टिक से लेपित है। यह सुनिश्चित करने के लिए कि पैकेज सटीक रूप से संरेखित हैं, पैकेजों को स्थिति में निर्देशित करने के लिए एक निश्चित मार्गदर्शन और संरेखण तंत्र का उपयोग किया जाता है
2	ऊंचाई मापने का उपकरण	इलेक्ट्रॉनिक स्केल सेंसर और वायवीय सिलेंडर के माध्यम से पैकेजों की ऊंचाई मापने के लिए एल्युमीनियम प्रेसिंग ब्लॉक का उपयोग किया जाता है, और डेटा को फिर वापस भेज दिया जाता है।
3	ढकना	उपकरण की सौंदर्य अपील को बढ़ाने के साथ-साथ कुछ हद तक सुरक्षा भी प्रदान करते हुए, समग्र संरचना मुख्य रूप से प्लास्टिक से लेपित मुड़ी हुई कार्बन स्टील प्लेटों से बनी होती है। इसे विशेष एल्यूमीनियम प्रोफाइल और शाही नीले ऐक्रेलिक पैनलों के साथ और बढ़ाया गया है।
4	रैक	मशीन का फ्रेम आयताकार ट्यूबों और स्टील प्लेटों को वेल्डिंग करके, उसके बाद सटीक मशीनिंग द्वारा निर्मित किया जाता है। यह उच्च असेंबली सटीकता और परिचालन परिशुद्धता सुनिश्चित करता है, लंबी सेवा जीवन और उपकरण की अच्छी स्थिरता की गारंटी देता है
5	ग्रंथि युक्ति	कार्टन के शीर्ष कवर को प्रभावी ढंग से पकड़कर रखता है, आगामी सीलिंग प्रक्रिया के लिए तैयारी करता है।
6	सामने और पिछला भाग चकराता है	पैकेज पोजिशनिंग हासिल करता है। रैखिक बीयरिंग, क्रोम-प्लेटेड शाफ्ट के साथ मिलकर, रैखिक मार्गदर्शन प्रदान करते हैं। मल्टी-स्टेज वायवीय सिलेंडरों को अलग से नियंत्रित किया जाता है और, ग्लूइंग सिस्टम के संयोजन में, दो-चरण ऊंचाई समायोजन प्राप्त किया जाता है। यह ग्लूइंग प्रक्रिया की गुणवत्ता सुनिश्चित करता है और सटीक स्थिति के लिए पैकेज को एक विशिष्ट स्थिति में प्रभावी ढंग से रखता है।
7	चौड़ाई मापने का उपकरण	ट्रांसमिशन सिस्टम की स्थिरता सुनिश्चित करने के लिए क्षैतिज विद्युत प्रणाली रिड्यूसर के साथ मिलकर उच्च परिशुद्धता वाली मोटरों का उपयोग करती है। यह सीलिंग कार्रवाई को पूरा करने के लिए कार्टन के शीर्ष फ्लैप को मोड़ने के लिए मुख्य रूप से जिम्मेदार है। तंत्र तेजी से और स्थिर संचालन प्राप्त करने के लिए वायु सर्किट को विनियमित करने वाले वायवीय सिलेंडर और कई गति नियंत्रण वाल्वों द्वारा प्रदान की गई शक्ति के साथ, रैखिक गति को निर्देशित करने के लिए रैखिक गाइड का उपयोग करता है।
8	डबल सिलेंडर पुशिंग प्लेट यांत्रिक भाग	यह सीलिंग कार्रवाई को पूरा करने के लिए कार्टन के शीर्ष फ्लैप को मोड़ने के लिए मुख्य रूप से जिम्मेदार है। तंत्र रैखिक गति को निर्देशित करने के लिए रैखिक गाइड का उपयोग करता है, जो वायवीय सिलेंडरों द्वारा संचालित होता है और तेजी से और स्थिर संचालन प्राप्त करने के लिए वायु सर्किट में कई गति नियंत्रण वाल्वों द्वारा नियंत्रित होता है।
9	ग्रंथि तंत्र	यह पैकेज को हिलने से रोकने के लिए कार्टन के शीर्ष कवर को सुरक्षित करने के लिए मुख्य रूप से जिम्मेदार है। तंत्र रैखिक गति को निर्देशित करने के लिए रैखिक गाइड का उपयोग करता है, और वायवीय सिलेंडर का विलक्षण डिजाइन पैकेज का बेहतर स्थिरीकरण प्रदान करता है।
10	छोटे किनारे वाला चिपकने वाला छिड़काव प्रणाली	गाइड रेल पूरे तंत्र को आगे और पीछे रैखिक रूप से निर्देशित करने के लिए जिम्मेदार है। एक उच्च परिशुद्धता सर्वो मोटर एक स्थिर बिजली स्रोत प्रदान करती है, और ग्रहीय रेड्यूसर के एक प्रसिद्ध घरेलू ब्रांड का उपयोग विश्वसनीय दीर्घकालिक बिजली उत्पादन सुनिश्चित करता है। रैखिक गाइड को गोंद के छिड़काव से बचाने, स्वच्छ और स्थिर मार्गदर्शन सुनिश्चित करने के लिए एक उलटी स्थिति में स्थापित किया गया है।
11	रियर डिस्चार्ज मशीन	पैकेज डिस्चार्ज के कार्य को प्राप्त करने के लिए, पैकेज को जल्दी, सटीक और कुशलता से वितरित करने के लिए एक दोहरे चरण की बिजली प्रणाली का उपयोग किया जाता है। मुख्य बीम कार्बन स्टील से बना है और प्लास्टिक से लेपित है।
12	गोंद मशीन प्रणाली	ईवा तेजी से सूखने वाली गर्म पिघल गोंद मशीन निरंतर और रुक-रुक कर गोंद छिड़काव दोनों प्राप्त कर सकती है। यह पूरी तरह कार्यात्मक, स्थापित करने में आसान और संचालित करने में सुविधाजनक है।
13	नीचे दबाने वाला तंत्र	सर्वो मोटर लिफ्ट को घुमाने के लिए रेड्यूसर को चलाती है, जिससे सटीक ऊर्ध्वाधर स्थिति प्राप्त होती है। वायवीय सिलेंडरों का उपयोग वजन कम करने और पैकेज को कॉम्पैक्ट करने, स्थिर और सुचारू आगे की गति सुनिश्चित करने के लिए किया जाता है।
14	पार्श्व दबाव समूह	वायवीय सिलेंडर और रैखिक गाइड स्थिति में अंदर और बाहर जाते हैं और कार्डबोर्ड को दबाते हैं। टेफ्लॉन सामग्री गोंद को चिपकने से रोकती है, जिससे कार्डबोर्ड का बेहतर संपीड़न सुनिश्चित होता है।
15	साइड सपोर्ट असेंबली	सर्वो मोटर गियर को घुमाने के लिए रेड्यूसर को चलाती है, जिसमें रैखिक गाइड ट्रांसमिशन प्रदान करते हैं, जिससे सटीक साइड पोजिशनिंग प्राप्त होती है। लगातार गति सुनिश्चित करने के लिए साइड अलाइनमेंट अनुभाग टेफ्लॉन रोलर्स का उपयोग करता है।
16	मध्य खंड सीलिंग भाग	मध्य खंड रोलर ट्रांसमिशन एक दोहरे चरण की बिजली प्रणाली का उपयोग करता है, जो पैकेज फीडिंग की दक्षता में सुधार करता है और प्रतीक्षा स्थिति की दूरी को कम करता है।

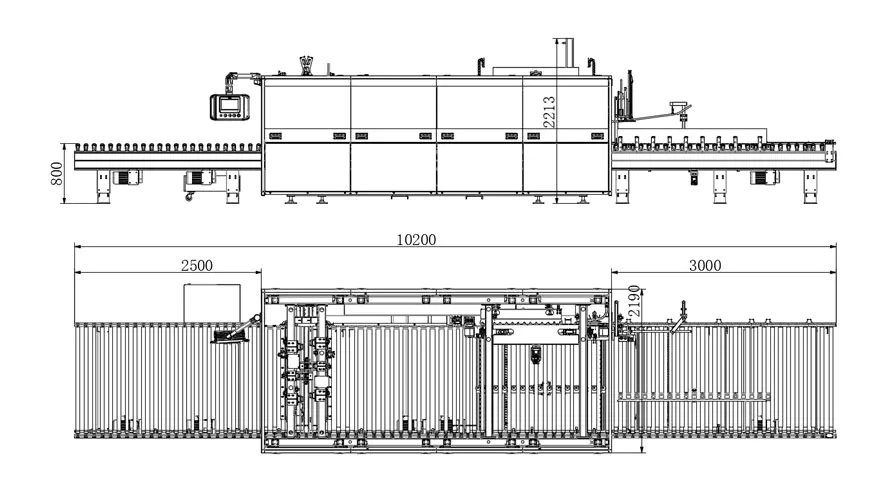

तीन-दृश्य चित्र

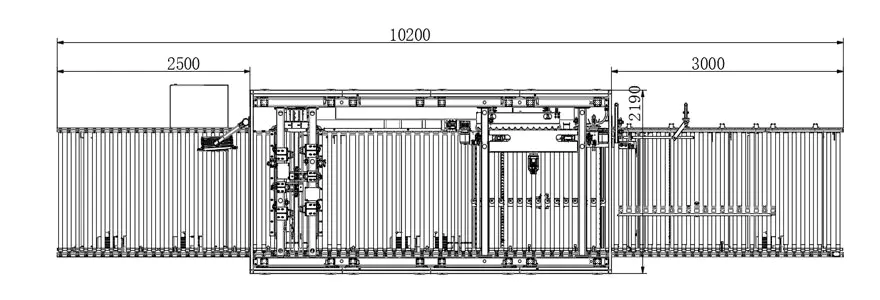

उत्पादन प्रक्रिया मोड का योजनाबद्ध आरेख

विस्तृत चित्र

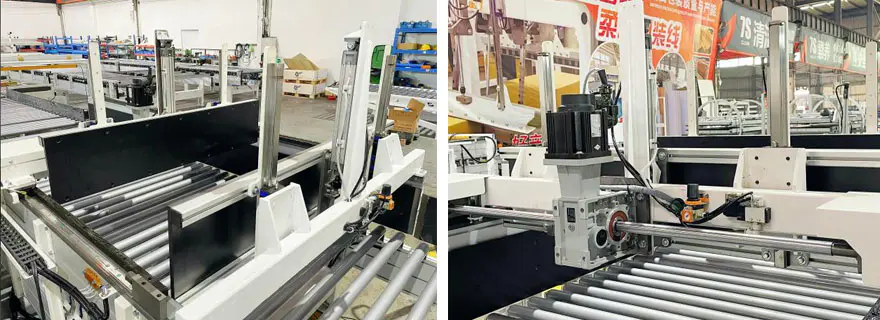

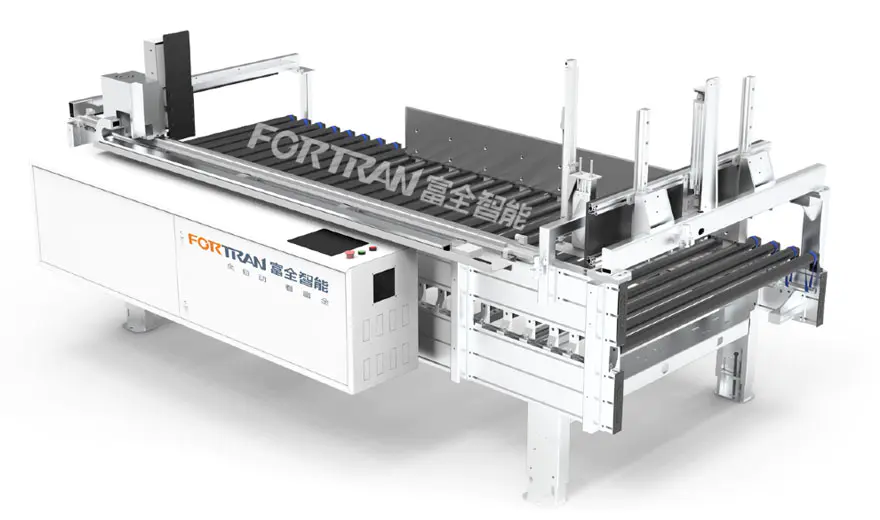

मापने का स्टेशन

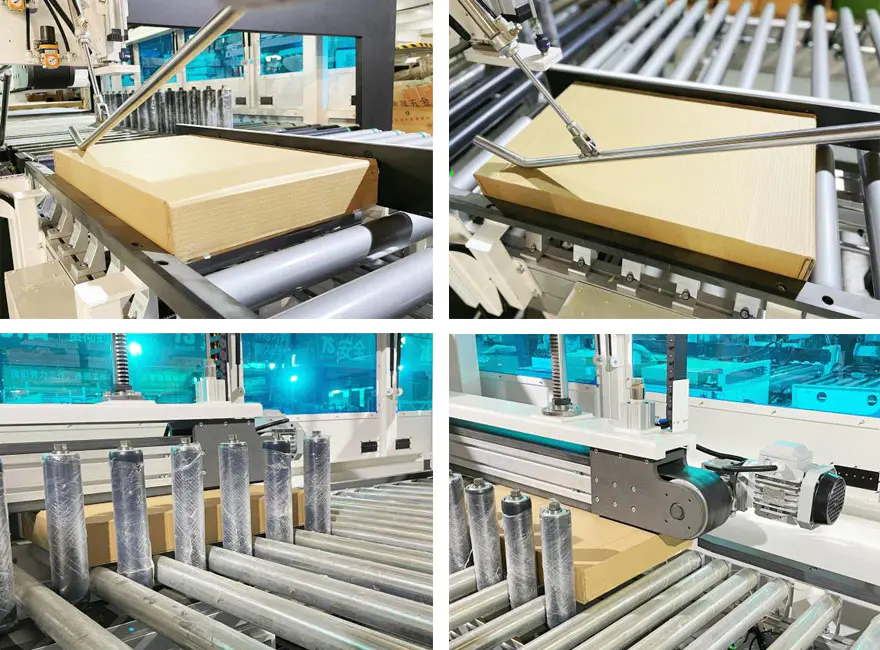

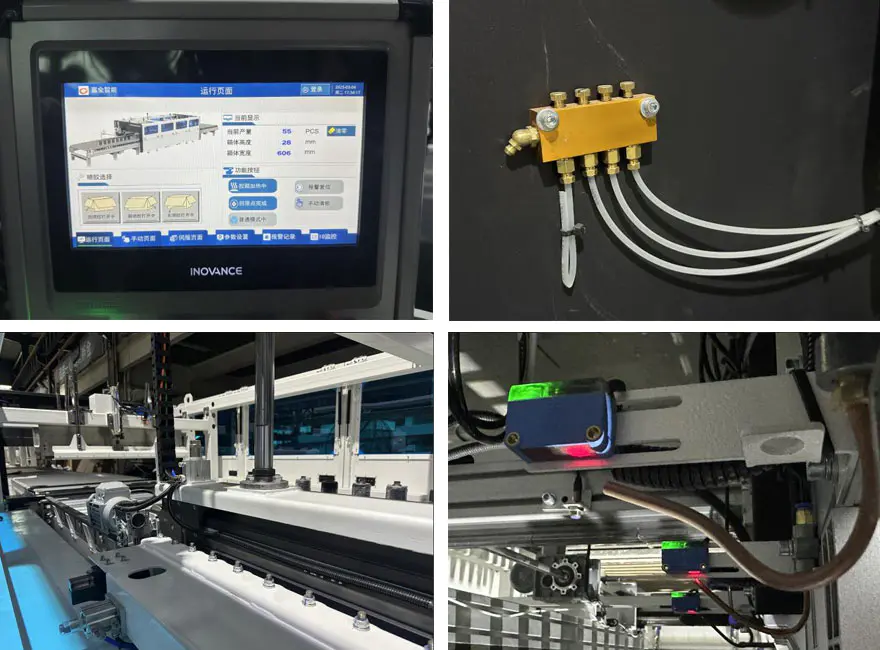

विस्तृत चित्र

पहनने योग्य भागों और उपभोग्य सामग्रियों की सूची

1.पहनने योग्य भागों की सूची

नहीं।	वस्तु	विशेष विवरण	सुझाई गई मात्रा	U8 नंबर
1	पीटीईई रोलर	बीजेड-एलएफएक्सजे-01-03-01-01	2
2	M16 डबल-एंडेड स्टड	बीजेड-एफएक्सजे-जी-015	2
3	टेफ्लॉन प्रेशर व्हील		4
4	दबाने वाली बेल्ट (दोहरी-गाइड प्रकार)	95-एल3990 (मोटाई3)	1
5	साइड अलाइनमेंट बेल्ट (ट्रिपल-गाइड प्रकार)	195-एल3742 (मोटाई3)	1
6	पट्टी लोचदार बेल्ट	392*20*1.5	15
7	दबाव कम करने वाला वाल्व	GR20008F1	1
8	इनलेट थ्रॉटल वाल्व	पीएसएल8-02ए	1
9	तैरता हुआ जोड़	एफ-एम16एक्स125एफ	4
10	सिलेंडर	साई 50X350S	1
11	सिलेंडर	SAI50x300S	1
12	स्लाइडर	HGW30CC	1
13	रैखिक असर माउंटिंग ब्रैकेट	एलएचबीबीडब्ल्यू20	1
14	स्टील-कोर स्प्लिस्ड सिंक्रोनस बेल्ट	S8M-3984-25(खुला)	1
15	स्लाइडर	HGH25CA	1
16	स्टील-कोर सीमलेस सिंक्रोनस बेल्ट	30-एस8एम-800	1
17	स्टील-कोर सीमलेस सिंक्रोनस बेल्ट	30-एस8एम-872	1
18	चुंबकीय स्विच	HX-31R-2M	2
19	सोलेनोइड वाल्व	4V210-08B	3
20	रबर शॉक अवशोषक	SE-15（नीला）	3
21	प्लग-इन रिले	RXM4LB2BD	1
22	रिले बेस	RXZE1M4C	1
23	रिले	RXT-F01	3
24	निकटता स्विच	IME08-02BPOZT0S	1

2. उपभोग्य सामग्रियों की सूची

नहीं।	वस्तु	विशेष विवरण	सुझाई गई मात्रा	U8 नंबर
1	मुख्य इकाई फ़िल्टर जाल	133272	1
2	गला गैसकेट	127028	6
3	स्प्रे गन फ़िल्टर जाल	126150	3
4	AX नोजल मॉड्यूल	167400	6
5	24V सोलनॉइड वाल्व	150236	6
6	नोजल गैसकेट	100368	12
7	स्टील नाली गैसकेट	107332	6
8	समकोण नोजल 0.5MM	130897	4
9	सुई	500661	1
10	पिस्टन पंप मरम्मत किट	112757	1
11	AX नोजल मरम्मत किट	167414	6
12	बैकफ़्लो वाल्व किट	163008	1
