इंटीग्रेटेड इंटेलिजेंट मेजरिंग स्टेशन

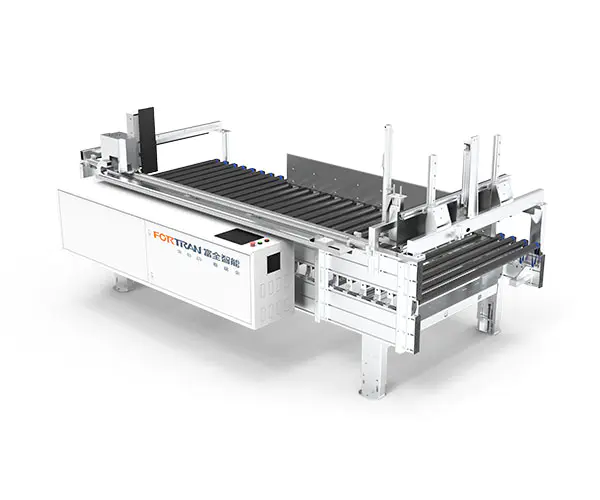

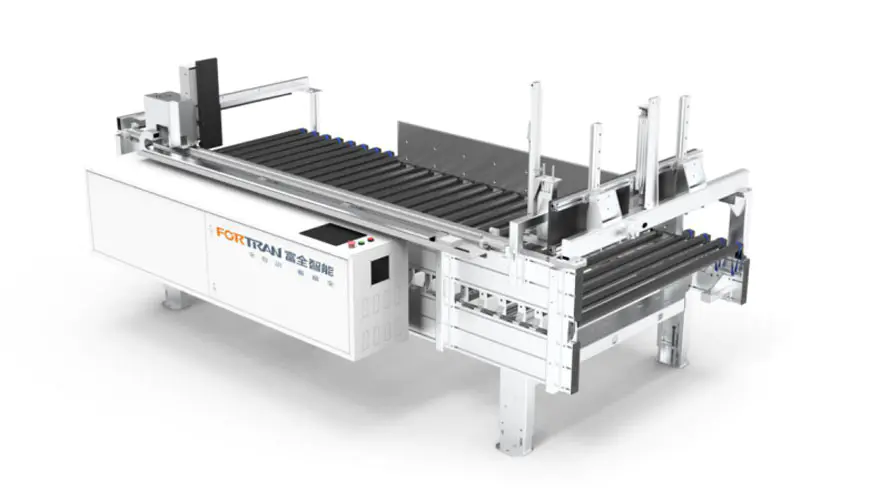

समग्र मशीन छवि

उपकरण पैरामीटर्स

कुल मिलाकर आयामएल*डब्ल्यू*एच(मिमी)	उपकरण वजन (किग्रा)	भार क्षमता मापना (किग्रा/㎡)	कुल बिजली (किलोवाट)	मापने की सटीकता (मिमी)	कार्यक्षेत्र की ऊँचाई (मिमी)
3500*1960*1800	800	50	2.25	±0.5	800±50

मापने के पैरामीटर

बोर्ड की लंबाई प्रसंस्करण रेंज एल（मिमी）	बोर्ड की चौड़ाई प्रोसेसिंग रेंज W（mm）	बोर्ड की मोटाई प्रसंस्करण रेंज एच（मिमी）	मापने की क्षमता (समय/मिनट)	संदेश भेजने की गति (मी./मिनट)
350-2800	200-1200	18-250	4-6	0-35 (आवृत्ति रूपांतरण समायोज्य)

1. पैरों को लेजर द्वारा काटा और ड्रिल किया जाता है, जिससे छेद की सटीक स्थिति सुनिश्चित होती है। सटीक कोणों के लिए उन्हें सीएनसी बेंडिंग मशीन द्वारा मोड़ा जाता है।
2.पैर सपाट सतह वाली कोल्ड-रोल्ड अचार वाली स्टील प्लेटों से बने होते हैं। शॉट ब्लास्टिंग और सैंडब्लास्टिंग के बाद, मजबूत संक्षारण प्रतिरोध के लिए उन्हें स्प्रे-लेपित किया जाता है।
3. पैर चल समायोज्य फुट कप को अपनाते हैं, जो जमीन की समतलता के लिए मजबूत अनुकूलन क्षमता प्रदान करते हैं।
4. हॉट-डिप गैल्वेनाइज्ड रोलर्स इतालवी आयातित होसेस से ढके होते हैं, जो घर्षण के कारण वर्कपीस की सतह की खरोंच को प्रभावी ढंग से रोकते हैं और वर्कपीस की सतहों को अक्षुण्ण सुनिश्चित करते हैं।
5. इलास्टिक बेल्ट ड्राइव ऑपरेशन के दौरान कम शोर पैदा करता है। इलास्टिक बेल्ट में उच्च कठोरता और लंबी सेवा जीवन है।
6. स्टॉपर्स और बैकिंग प्लेट्स दोनों कॉम्पैक्ट लैमिनेट से बने होते हैं, और सहायक प्लेटें चिकनी पीई प्लेटों से बनी होती हैं, जिसके परिणामस्वरूप कम घर्षण प्रतिरोध होता है।
7. एकीकृत लंबाई और चौड़ाई माप डिजाइन फर्श की जगह को कम कर देता है।
8. स्वचालित नियंत्रण उच्च सटीकता, उच्च दक्षता और कम विफलता दर के साथ माप को सक्षम बनाता है।

9.मैकेनिकल पोजिशनिंग डिवाइस की गाइड रेल हाईविन गाइड रेल को अपनाती है, जिसमें उच्च परिशुद्धता, कम कंपन और लंबी सेवा जीवन शामिल है। ट्रांसमिशन तेज गति और उच्च परिशुद्धता के लिए गियर और रैक का उपयोग करता है। स्थिति एक सर्वो मोटर को अपनाती है, जो सटीकता, दक्षता, गति, उच्च टोक़ और छोटे आकार को सुनिश्चित करती है।

एकीकृत बुद्धिमान माप स्टेशन का उपयोग मुख्य रूप से पैकेजिंग से पहले बोर्ड के प्रत्येक पैकेज की स्टैकिंग लंबाई, चौड़ाई और मोटाई को मापने के लिए किया जाता है। यह पहले लंबाई, फिर चौड़ाई और अंत में ऊंचाई मापता है, तेज गति, छोटी मंजिल की जगह और उच्च दक्षता के साथ। यह एक चौड़े और मोटे एल्यूमीनियम प्रोफाइल फ्रेम को अपनाता है, जो सुरुचिपूर्ण है और इसमें उत्कृष्ट स्थिरता है।

क्रम संख्या	नाम	विशेषता	मॉड्यूल

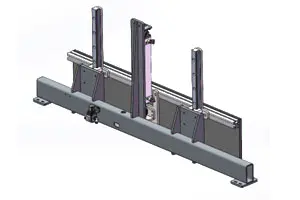

1	लंबाई मापने वाली चल बीम असेंबली	एक उच्च परिशुद्धता सर्वो मोटर एक ग्रहीय रिड्यूसर के माध्यम से शक्ति संचारित करती है, जो उच्च टॉर्क, कम शोर और स्थिर शक्ति प्रदान करती है। पूरे तंत्र की तीव्र गति को महसूस करने के लिए शक्ति को एक तुल्यकालिक शाफ्ट और गियर के माध्यम से प्रेषित किया जाता है, जिससे दक्षता में सुधार होता है।

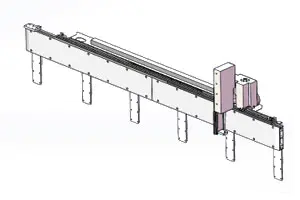

2	लंबाई मापने वाली फिक्स्ड प्लेट असेंबली	यह सिरा माप संदर्भ प्लेट के रूप में कार्य करता है। बाफ़ल को ऊर्ध्वाधर उठाने के लिए एक एयर सिलेंडर द्वारा संचालित किया जाता है और हाईविन सटीक गाइड रेल की मदद से तेज़ और स्थिर रैखिक गति प्राप्त होती है।

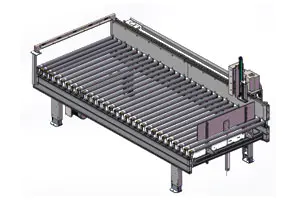

3	रोलर कन्वेयर फ़्रेम को मापना	रोलर्स चिकनी और चमकदार सतहों और उच्च घर्षण के साथ इतालवी आयातित रबर से ढके रोलर्स को अपनाते हैं, जिससे पैकेजों का बिल्कुल स्थिर परिवहन सुनिश्चित होता है और फिसलने वाले घर्षण की संभावना बहुत कम हो जाती है। समग्र स्वरूप और फ्रेम कठोरता सुनिश्चित करने के लिए उन्हें शॉट ब्लास्टिंग और स्प्रे कोटिंग के अधीन किया जाता है।

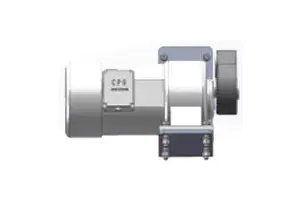

4	रोलर मोटर असेंबली	स्थायित्व के लिए आयातित गियर वाली मोटरों का उपयोग करता है। सिंक्रोनस पुली और सिंक्रोनस बेल्ट के माध्यम से पावर को रोलर्स तक स्थिर रूप से प्रेषित किया जाता है।

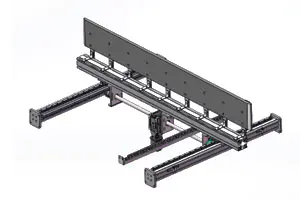

5	चौड़ाई-माप अनुभाग मापन शक्ति तंत्र	ट्रांसमिशन सिस्टम की स्थिरता सुनिश्चित करने के लिए क्षैतिज विद्युत प्रणाली एक सटीक रिड्यूसर के साथ संयुक्त उच्च परिशुद्धता वाली सर्वो मोटर को अपनाती है।

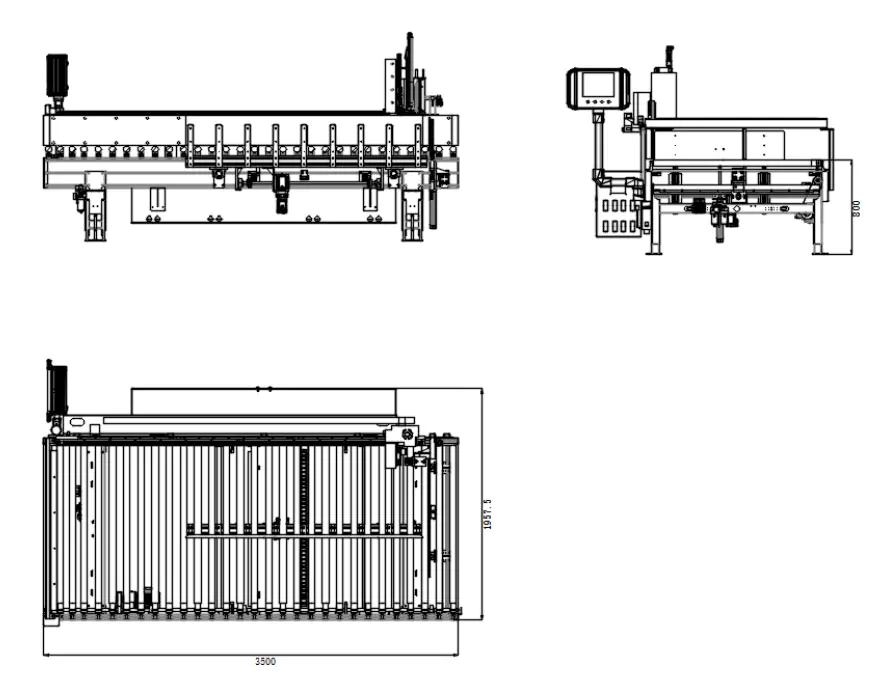

तीन-दृश्य चित्र
