स्वचालित बॉक्स फ़ोल्डिंग मशीन

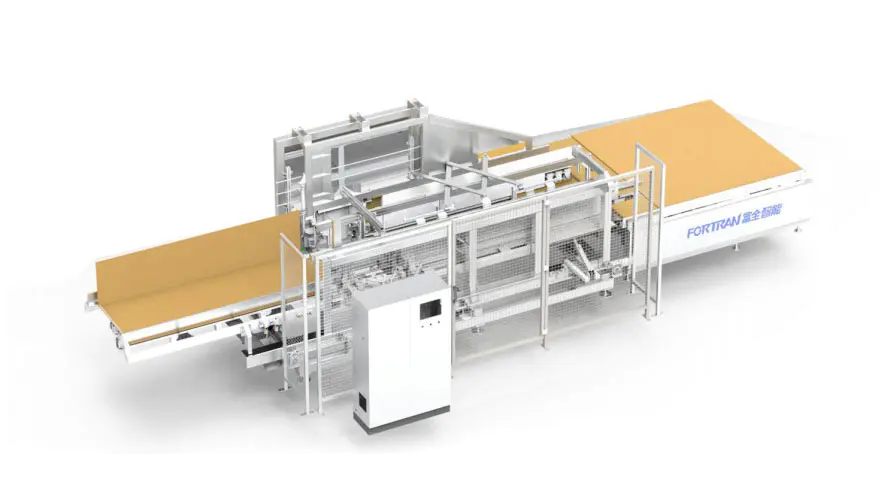

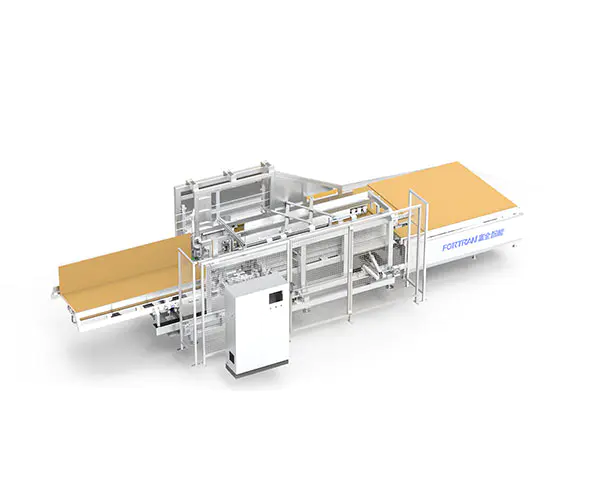

समग्र मशीन छवि

उपकरण पैरामीटर्स

बाहरी आयाम एल*डब्ल्यू*एच(मिमी)	उपकरण का स्व-वजन (किग्रा)	बिजली की आपूर्ति (किलोवाट)	संवहन भार (किलो)	कार्य ऊंचाई (मिमी)
9760*3550*2500	लगभग 3700	4.5 kw (ग्लूइंग यूनिट को छोड़कर)	50	830±40 (अनिर्धारित। ग्राहक पर निर्भर करता है

प्रसंस्करण का दायरा

कार्टन प्रसंस्करण रेंज एल (मिमी)	कार्टन प्रोसेसिंग रेंज W（mm）	कार्टन प्रोसेसिंग रेंज H（mm）	तह दक्षता (समय/मिनट)	नालीदार कागज की मोटाई (मिमी)
400-2800	320-900	40-250	5-7	2.5-6

1 कोर सहायक उपकरण ब्रांड: सर्वो मोटर - इनोवेंस; सिंक्रोनस बेल्ट - गार्डनर; सीट बेयरिंग - टीआर; फ्रीक्वेंसी रूपांतरण मोटर --- इनोवेंस:
2 समग्र रैक पाइप को गैन्ट्री द्वारा वेल्डेड और संसाधित किया जाता है, जो अत्यधिक सटीक, विश्वसनीय और टिकाऊ है।
3 फोल्डिंग बॉक्स मशीन का रैखिक तंत्र सटीक रैखिक गाइड रेल द्वारा निर्देशित होता है, जो अत्यधिक विश्वसनीय और टिकाऊ होता है।
4 सक्शन कप ट्रांसमिशन पेपर एक उच्च परिशुद्धता सर्वो मोटर को अपनाता है, जिसे नियंत्रित करना आसान है और उपकरण की सटीकता में सुधार कर सकता है;

5 मशीन का उपयोग अकेले या अनुकूलित पैकेजिंग लाइन के साथ संयोजन में किया जा सकता है। उपयोग का तरीका परिवर्तनशील और लचीला है

1 उपयोग

A. इस स्वचालित बॉक्स फोल्डिंग मशीन का उपयोग डिब्बों को बक्सों में बदलने के लिए किया जाता है;
बी. इस उपकरण का उपयोग एम/ए-0410 मॉडल कार्टन के बक्से बनाने के लिए किया जाता है;
सी. सबसे पहले, कार्टन को बेंचमार्क करें, संबंधित इनपुट आकार दबाएं और प्रारंभ करें, और स्वचालित रूप से एक बॉक्स बनाने के लिए उपकरण दर्ज करें;

2 कार्य सिद्धांत का अवलोकन

उपकरण के पूरे सेट को पांच भागों में बांटा गया है: फीडिंग प्लेटफॉर्म मैकेनिज्म, मुख्य फ्रेम मैकेनिज्म, फिक्स्ड साइड फोल्डिंग मैकेनिज्म, मोबाइल साइड फोल्डिंग मैकेनिज्म और मीडियन ट्रांसमिशन तंत्र:

ए. काम करते समय, ऑपरेशन स्क्रीन इनपुट फोल्डिंग बॉक्स के आकार से मेल खाता है; स्थिति तैयार होने के बाद, कागज की त्वचा को सामने के बेंचमार्क और साइड बेंचमार्क के साथ सकारात्मक दिशा में संरेखित करने के बाद, फोल्डिंग बॉक्स मशीन अनुभाग के प्रवेश द्वार में कागज की त्वचा को अवशोषित करने के लिए सक्शन कप को स्वचालित रूप से शुरू करने के लिए हरे स्टार्ट बटन डिवाइस को दबाएं;

बी. सक्शन कप कागज की त्वचा को फोल्डिंग भाग में ले जाता है, और निश्चित किनारे और चलती लंबी धार फोल्डिंग किनारे में प्रवेश करती है, और फिर स्वचालित रूप से निर्दिष्ट गोंद स्प्रे स्थिति पर गोंद स्प्रे करती है, और सामने के अंत की फोल्डिंग स्थिति एक-एक करके पूरी हो जाती है;

सी. फ्रंट-एंड फोल्डिंग बॉक्स निर्दिष्ट स्थिति में पहुंचने के बाद, सिलेंडर के नीचे की ओर दबाव कड़ा होने के बाद, सक्शन कप तुरंत गिर जाता है और मूल में वापस आ जाता है, और पिछला सक्शन कप कागज के पीछे के छोर से जुड़ा होता है और इसके लिए इंतजार करता है; फिक्स्ड साइड और मूविंग साइड फोल्डिंग एज एक ही समय में काम करने के बाद, फ्लिप ग्रुप पूरा होने के बाद रीसेट हो जाता है; बैक-एंड सक्शन कप कागज की त्वचा को बैक-एंड फोल्डिंग बॉक्स की मोल्डिंग स्थिति में आगे बढ़ाता है, और स्वचालित रूप से निर्दिष्ट स्थान पर गोंद स्प्रे करता है;

डी. बैक-एंड फोल्डिंग बॉक्स निर्दिष्ट स्थिति तक पहुंचने के बाद, सिलेंडर के नीचे की ओर दबाव कड़ा होने के बाद: निश्चित पक्ष और चलती साइड फोल्डिंग एज एक ही समय में काम करने के बाद, फ़्लिपिंग समूह पूरा हो जाता है और रीसेट हो जाता है: डिस्चार्ज मोटर तुरंत मोल्डिंग कार्टन को बाहर निकलने के लिए भेजती है;

3 कार्यात्मक संरचना"

क्रम संख्या	नाम	विशिष्ठ सुविधा	नमूना

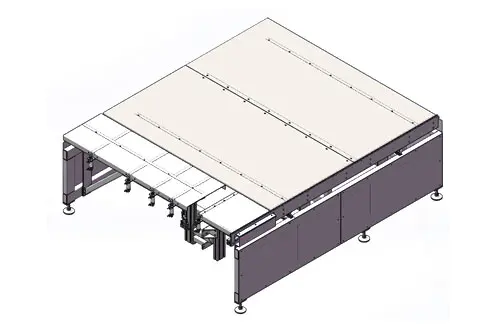

1	फीडिंग टेबल संरचना	सामने सामग्री तालिका फ्लैट बोर्ड स्थिति पर स्थित है, और सिलेंडर उठाने और स्थिति पिन को नियंत्रित करता है; साइड सर्वो मोटर पेपर स्किन फीड की तैयारी की स्थिति का सटीक पता लगाता है;

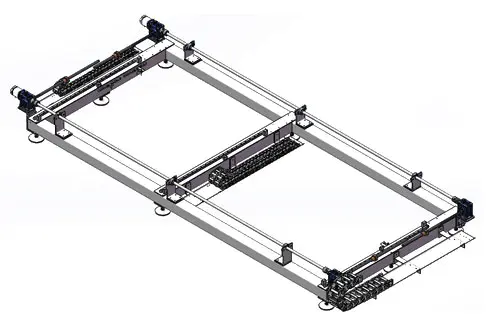

2	रैक आधार संरचना	मेनफ्रेम रैक का आधार, सर्वो लिंकेज नियंत्रण सर्वो मोटर ड्राइव मोबाइल फोल्डिंग तंत्र और मध्य ड्राइव तंत्र अधिक सटीक हैं;

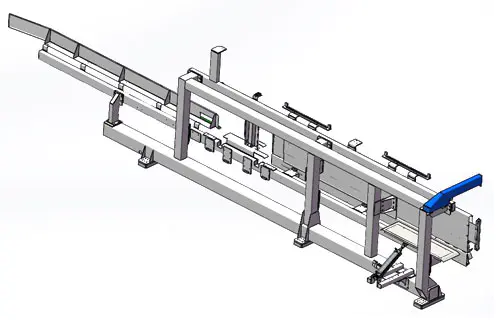

3	फिक्स्ड साइड फोल्डिंग रैक सेट	फिक्स्ड साइड फोल्डिंग फ्रेम, शॉर्ट एज सिलेंडर फोल्डिंग, दोनों तरफ शीट मेटल सहायक गाइड फ़ीड; रैक वेल्डिंग गैन्ट्री मशीनिंग; उच्च असेंबली सटीकता, उच्च संचालन सटीकता, लंबी सेवा जीवन और उपकरण की अच्छी स्थिरता सुनिश्चित करना;

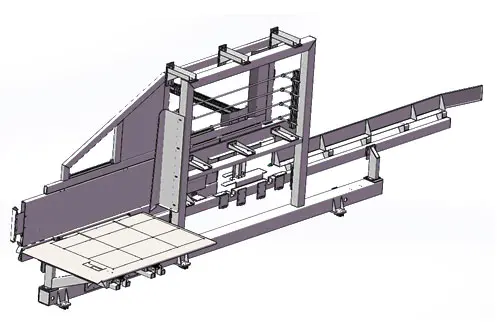

4	मोबाइल साइड फोल्डिंग रैक सेट	मूविंग साइड फोल्डिंग फ्रेम, लॉन्ग-साइड सिलेंडर फोल्डिंग, दोनों तरफ शीट मेटल सहायक गाइड फीडिंग; रैक वेल्डिंग गैन्ट्री मशीनिंग; उच्च असेंबली सटीकता, उच्च संचालन सटीकता, लंबी सेवा जीवन और उपकरण की अच्छी स्थिरता सुनिश्चित करना;

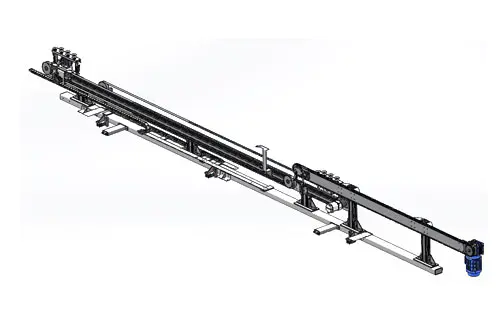

5	माध्यिका ड्राइव तंत्र के पांच भाग	सर्वो नियंत्रण ड्राइव, मध्य सक्शन कप समूह पेपर स्किन मूवमेंट को संचालित करता है, डिस्चार्ज मोटर पेपर स्किन डिस्चार्ज को चलाने के लिए चेन को चलाता है;

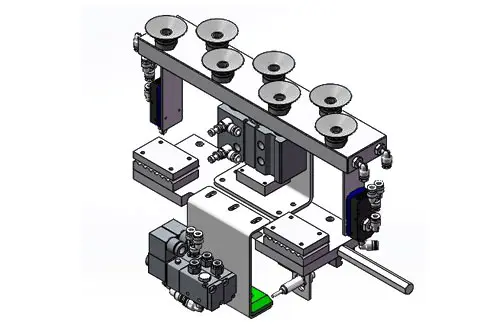

6	मध्य-स्तरीय सक्शन कप समूह	सर्वो मोटर का बेल्ट गति को संचालित करता है, सिलेंडर ऊपर और नीचे होता है, और सक्शन कप वैक्यूम पेपर स्किन ट्रांसमिशन, सटीक संचालन और स्थिति को अवशोषित करता है;

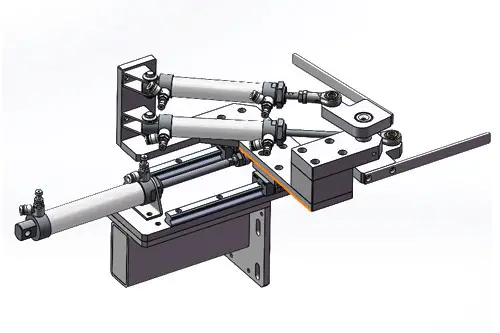

7	तह विस्तार समूह	आगे और पीछे का सिलेंडर विस्तार आगे और पीछे जाने के लिए गाइड रेल के साथ सहयोग करता है, और ग्रुपिंग सिलेंडर स्विंग आर्म तंत्र विभिन्न विशिष्टताओं और आकारों के तह का एहसास करता है;

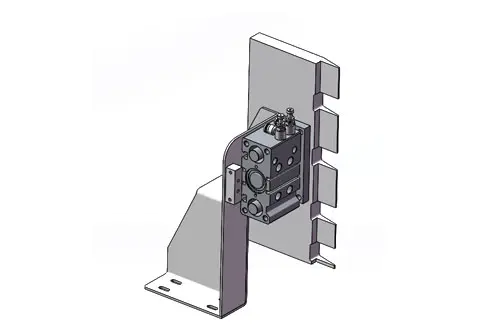

8	प्रेस प्लेट समूह	सिलेंडर पहले और बाद में फैलता है, और बॉक्स को समकोण में सीधा करने के लिए कान के मोड़ पर कार्य करता है;

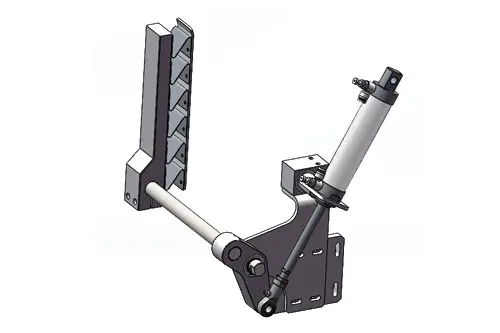

9	पक्ष मोड़ने वाला समूह	यह मुख्य रूप से कार्टन के आगे और पीछे के सिरों को ऊपर की ओर दबाने के लिए जिम्मेदार है, और सिलेंडर टेलीस्कोपिक ट्रांसमिशन स्विंग आर्म को चलाता है, ताकि गर्म पिघला हुआ चिपकने वाला मजबूती से और स्थिर रहे;

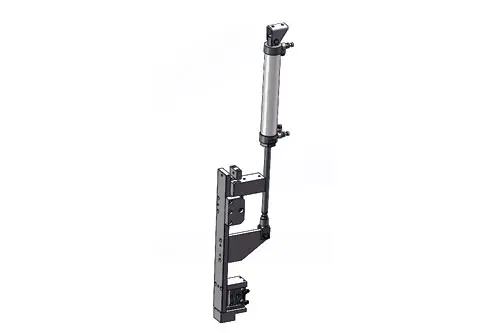

10	स्विंग आर्म ईयर सीट ग्रुप	सिलेंडर ड्राइव विस्तार स्विंग आर्म को चलाता है। स्विंग आर्म को समकोण पर स्थापित करने के बाद, निचला दबाव सिलेंडर कागज की त्वचा को जकड़ लेता है, इसे मजबूत और स्थिर बनाने के लिए साइड-टर्निंग समूह संपीड़न गर्म पिघला हुआ चिपकने वाला पेस्ट लगाता है;

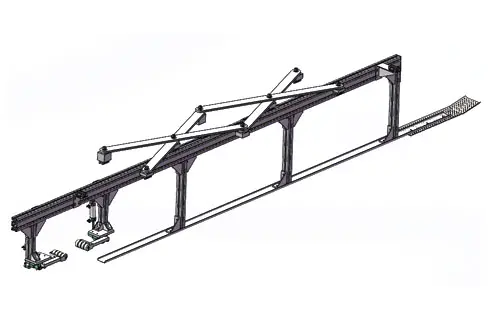

11	मध्य-स्तरीय सहायक किनारा दबाने वाला समूह	कार्टन के बीच में पूरी तरह से स्वचालित मध्य स्थिति प्राप्त करने के लिए लंबी स्विंग बांह गाइड रेल के साथ सहयोग करती है; सामने की ब्लॉक सामग्री कागज की त्वचा को अवशोषित करने के लिए निचले सक्शन कप समूह की सहायता करती है; कागज के कागज के किनारे की सहायता के लिए स्विंग आर्म के सामने और पीछे को नियंत्रित करने के लिए पीछे के छोर को सामने और पीछे के सिलेंडरों के दो समूहों में विभाजित किया जाता है; कागज की त्वचा को बहुत चौड़ा होने और गलत मोल्डिंग की समस्या पैदा करने से रोकने के लिए।

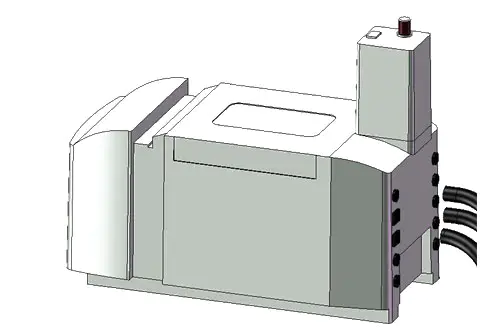

12	गोंद मशीन प्रणाली	गोंद मशीन प्रणाली में, हम ले बाइड के शुद्ध आयातित सामान का एक पूरा सेट का उपयोग करते हैं, जो निरंतर गोंद छिड़काव, पूर्ण कार्यों, सरल सेटिंग और सुविधाजनक संचालन का एहसास कर सकता है;

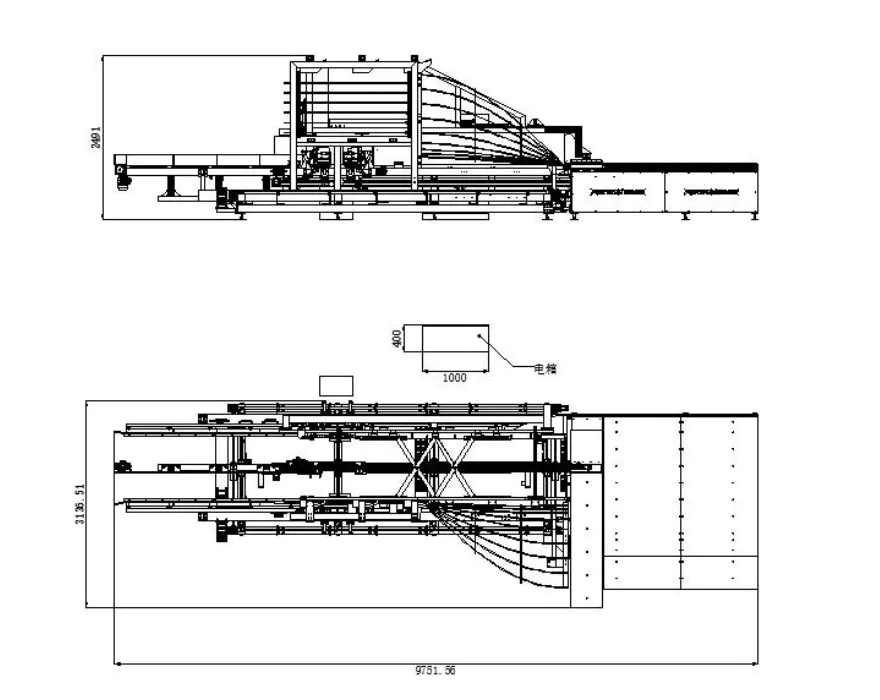

तीन दृश्य (अनिर्धारित क्योंकि आकार मापदंडों के अनुसार बदलता है)

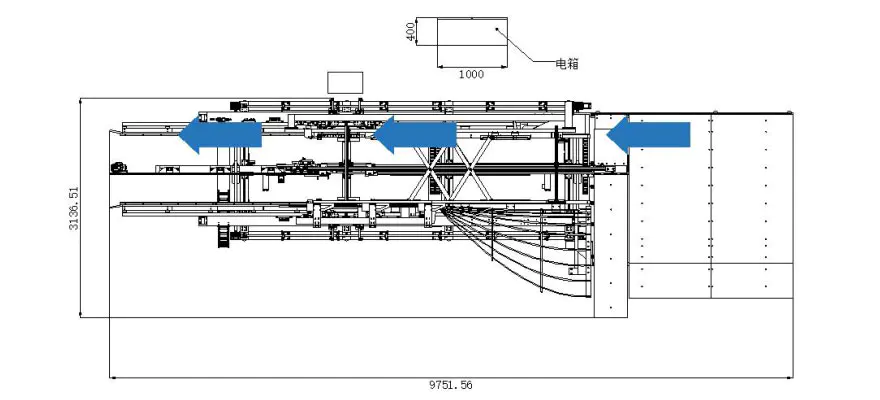

उत्पादन प्रक्रिया मोड का योजनाबद्ध आरेख (आकार के कारण अनिश्चित)। मापदंडों के अनुसार परिवर्तन)
