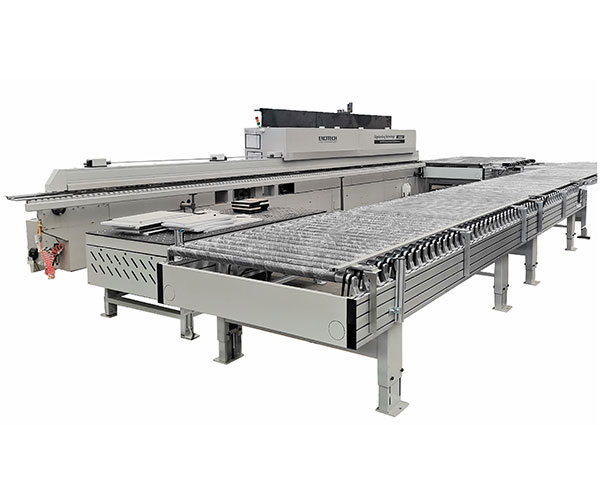

एजबैंडिंग मशीन के लिए रोलर-टाइप रिटर्निंग कन्वेयर लाइन सिंगल वन एज बैंडिंग मशीन ऑटोमैटिक रिटर्निंग के लिए एक तरह की ऑटोमेशन लाइन है। एज बैंडिंग मशीन के लिए रोलर-टाइप रिटर्निंग कन्वेयर लाइन मुख्य रूप से फर्नीचर बोर्ड, कैबिनेट बोर्ड आदि के उत्पादन के लिए पूर्ण-स्वचालित एज बैंडिंग असेंबली लाइन में उपयोग की जाती है। एज बैंडिंग मशीन के लिए रोलर-टाइप रिटर्निंग कन्वेयर लाइन उत्पादन लागत को प्रभावी ढंग से कम कर सकती है और उत्पादन क्षमता में सुधार कर सकती है।
1. उत्पाद परिचय
एजबैंडिंग मशीन के लिए रोलर-टाइप रिटर्निंग कन्वेयर लाइन में उच्च स्तर की स्वचालन है; पीएलसी प्रोग्रामिंग आसान संचालन है, मशीन विश्वसनीयता और अच्छे प्रदर्शन के साथ है। पहले कार्यकर्ता मैन्युअल रूप से वर्कपीस को साइड से फीड करता है, सीलबंद वर्कपीस को स्वचालित रिटर्निंग के लिए एज बैंडिंग मशीन के लिए रोलर-टाइप रिटर्निंग कन्वेयर लाइन द्वारा प्राप्त किया जाएगा, और फिर मैन्युअल रूप से एज बैंडिंग के लिए अन्य पक्षों को फिर से परिवर्तित करें, ताकि एहसास हो सके बुद्धिमान रिटर्निंग एज बैंडिंग का कार्य।
2. उत्पाद पैरामीटर (विनिर्देश)
नमूना | एफक्यू-यूएक्स22 |
वर्कपीस रेंज | 300*300-1200*2400mm |
वर्कपीस मोटाई | 10 ~ 60 मिमी |
अधिकतम लोडिंग वजन | 100 किलो |
काम करने की गति | 12 ~ 28 एम / मिनट |
कुल बिजली आपूर्ति | 7.5 किलोवाट |
बाहरी आयाम | L3500*W2330mm(1815)*H900±50mm |
रोलर की लंबाई | 1700mm और 1400mm |
मुख्य बीम | 240*50 एल्यूमिनियम प्रोफाइल |
रोलर दीया | रबर कवर के साथ 56 मिमी |
रबड़ की मोटाई | 3 मिमी |
रोलर्स के बीच की दूरी | 120 मिमी |
बाहरी आयाम | L3000*W2660mm (1615)*H900±50mm |
रोलर की लंबाई | 1500 मिमी |
मुख्य बीम | 240*50 एल्यूमिनियम प्रोफाइल |
रोलर दीया | रबर कवर के साथ 56 मिमी |
रबड़ की मोटाई | 3 मिमी |
रोलर्स के बीच की दूरी | 120 मिमी |
पैनल को पकड़ने के लिए बैकेलाइट प्लेट के साथ जोड़ें |
बाहरी आयाम | L6900*W1415mm *H900±50mm |
मुख्य बीम | 240*50 एल्यूमिनियम प्रोफाइल |
रोलर दीया | रबर कवर के साथ 56 मिमी |
रोलर की लंबाई | 1300 मिमी |
रबड़ की मोटाई | 3 मिमी |
रोलर्स के बीच की दूरी | 120 मिमी |
कुल आयाम | L2500*W1200*H800~900mm |
टेबल-बोर्ड की सामग्री | 8# बैकलाइट प्लेट के साथ यू-स्टील |
मुख्य फ्रेम | 60*40*3mm आयताकार ट्यूब |
बिजली की आपूर्ति | 1.5 किलोवाट |
भारोत्तोलन समारोह के साथ, उठाने की सीमा लगभग 100 मिमी . है |
कुल आयाम | L1800*W600*H900±50mm |
टेबल-बोर्ड की सामग्री | 8# बैकलाइट प्लेट के साथ यू-स्टील |
हवा फेखने वाला | 1.5 किलोवाट, ब्रांड |
टांग | 60*40*3mm आयताकार ट्यूब |
मुख्य फ्रेम | 40*60 स्टील |
4. उत्पाद विवरण
