3-टन ई-टाइप लिफ्ट: भारी सामग्री उत्पादन लाइन कनेक्शन के लिए उच्च दक्षता उठाने और स्थानांतरण उपकरण

   3-टन ई-टाइप लिफ्ट एक हाइड्रोलिक लिफ्टिंग डिवाइस है जिसे विशेष रूप से भारी सामग्रियों के ऊर्ध्वाधर उठाने और वर्कस्टेशन कनेक्शन के लिए डिज़ाइन किया गया है। इसकी ई-आकार की खोखली टेबलटॉप संरचना के लिए नामित, यह मुख्य रूप से 3 टन के भीतर प्लेट, डिब्बे, पैलेट और अन्य सामग्रियों को संभालने के लिए उपयुक्त है। इसका व्यापक रूप से पैनल फर्नीचर और वेयरहाउसिंग लॉजिस्टिक्स जैसे उद्योगों में उत्पादन लाइन ऊंचाई कनेक्शन परिदृश्यों में उपयोग किया जाता है। विशेष रूप से, यह "क्षैतिज स्थानांतरण + लंबवत उठाने" के त्रि-आयामी सामग्री संदेश लिंक बनाने के लिए गैन्ट्री लोडिंग और अनलोडिंग मशीनों जैसे हेवी-ड्यूटी ट्रांसफर उपकरण के साथ मिलान के लिए आदर्श है।

  3-टन ई-टाइप लिफ्ट की संरचना तीन मुख्य आवश्यकताओं के आसपास बनाई गई है: भारी भार स्थिरता, निर्माण-मुक्त अनुकूलनशीलता और बुद्धिमान लिंकेज। उपकरण के कुशल और सुरक्षित संचालन को सुनिश्चित करने के लिए सभी घटक एक साथ काम करते हैं, जिसे विशेष रूप से छह मुख्य मॉड्यूल में विभाजित किया गया है:

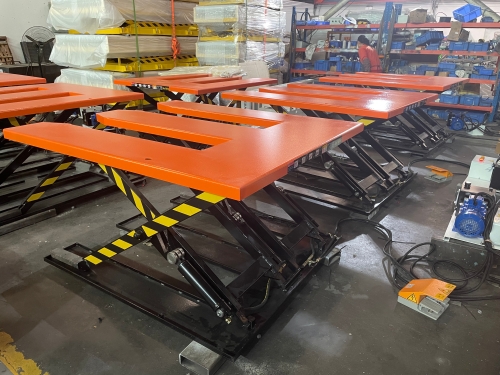

1. ई-आकार का बियरिंग टेबलटॉप

  टेबलटॉप को 6 मिमी मोटी कार्बन स्टील प्लेटों के साथ संसाधित किया जाता है, जिसका पारंपरिक समग्र आकार 2000 मिमी × 1450 मिमी है। बीच में एक खोखला चैनल आरक्षित है, जो मैनुअल पैलेट ट्रकों और फोर्कलिफ्टों के कांटों के प्रवेश और निकास के लिए उपयुक्त है, जिससे अतिरिक्त स्थानांतरण उपकरणों के बिना सामग्री की तेजी से लोडिंग और अनलोडिंग सक्षम हो जाती है। उठाने के दौरान सामग्री को खिसकने और फिसलने से रोकने के लिए टेबलटॉप के किनारे को स्किड-रोधी और गिरने-रोधी उपायों से उपचारित किया जाता है। इस बीच, जंग की रोकथाम के लिए सतह को पाउडर-लेपित किया जाता है, जो कार्यशालाओं में आर्द्र कामकाजी परिस्थितियों के अनुकूल होता है।

2. हाइड्रोलिक ड्राइव सिस्टम

  हाइड्रोलिक सिलेंडरों के 6 सेटों से सुसज्जित (कुछ मॉडल 3 बड़े और 3 छोटे सिलेंडरों के संयोजन को अपनाते हैं), फोशान, ग्वांगडोंग में हाओजीसी के 3 किलोवाट पंप स्टेशन या 2.2 किलोवाट ड्राइव मोटर से मेल खाते हुए, सिस्टम 15 एमपीए के अधिकतम दबाव तक पहुंच सकता है, जो 3 टन भारी भार के तहत स्थिर उठाने को सुनिश्चित करता है। यह हाइड्रोलिक तेल संचरण के लिए लोहे के तेल पाइप को अपनाता है, जो उच्च दबाव और टूट-फूट के प्रतिरोधी हैं। इसके अलावा, अवरोही गति को सटीक रूप से नियंत्रित करने और ओवरलोडिंग के कारण उपकरण क्षति को रोकने के लिए ओवरलोड सुरक्षा प्राप्त करने के लिए एक बाहरी दबाव राहत वाल्व स्थापित किया गया है।

3. कैंची सपोर्ट फ्रेम

  समर्थन भुजाएँ 14 मिमी मोटी उच्च शक्ति वाली स्टील प्लेटों से बनी होती हैं, और फ्रेम को 80×5 मिमी कोण स्टील के साथ वेल्डेड किया जाता है, जिसमें मजबूत समग्र कठोरता होती है जो उच्च आवृत्ति उठाने के कारण होने वाले तनाव विरूपण का विरोध कर सकती है। ठोस मुख्य शाफ्ट (कुछ मॉडल 60 मोटे ठोस मुख्य शाफ्ट से सुसज्जित हैं) और गतिशील बीयरिंग के साथ संयुक्त कैंची संरचना, जाम के बिना चिकनी उठाने को सुनिश्चित करती है। विभिन्न कार्यस्थानों की ऊंचाई कनेक्शन आवश्यकताओं को पूरा करते हुए, न्यूनतम ऊंचाई को 150 मिमी तक कम किया जा सकता है और अधिकतम ऊंचाई को 950-980 मिमी तक बढ़ाया जा सकता है।

4. बुद्धिमान नियंत्रण प्रणाली

  डेलिक्सी पूर्ण विद्युत नियंत्रण को अपनाते हुए, यह तीन ऑपरेशन मोड का समर्थन करता है: मैनुअल, स्वचालित और फुट पेडल। मैनुअल मोड आवश्यकतानुसार ऊंचाई के ठीक समायोजन की अनुमति देता है; फ़ुट पेडल मोड कार्यस्थान समन्वय के लिए हाथों को मुक्त करता है; स्वचालित मोड एक इन्फ्रारेड इंडक्शन डिवाइस से सुसज्जित है, जो ऊंचाई समायोजन के लिए मैन्युअल हस्तक्षेप के बिना, "एक प्लेट को हटाते समय एक प्लेट की मोटाई से स्वचालित रूप से बढ़ने और एक प्लेट रखे जाने पर स्वचालित रूप से एक प्लेट की मोटाई से नीचे उतरने" की बुद्धिमान स्थिति मुआवजे का एहसास कर सकता है।

5. सहायक सुरक्षा घटक

  भारी भार के तहत पावर शाफ्ट को विकृत होने से रोकने के लिए एक इलेक्ट्रिक प्लेट एंटी-वॉर्पिंग डिवाइस से लैस। इस बीच, इसमें एक आपातकालीन स्टॉप बटन और एक ओवरलोड अलार्म मॉड्यूल प्रदान किया गया है। औद्योगिक सुरक्षा विनिर्देशों का अनुपालन करते हुए, उठाने के दौरान ऑपरेटरों को पिंचिंग से बचने के लिए कुछ मॉडलों में इलेक्ट्रिक टो गार्ड भी लगाया जाता है।

6. आधार और स्थापना संरचना

  पूरी मशीन एक गड्ढे-मुक्त डिज़ाइन को अपनाती है, और तल पर एंटी-स्किड फ़ुट स्तर को ठीक कर सकते हैं, जिससे कार्यशाला के फर्श पर विनाशकारी निर्माण की आवश्यकता समाप्त हो जाती है। लगभग 530 किलोग्राम के स्वयं-वजन के साथ, इसे मौजूदा उत्पादन लाइनों के तेजी से परिवर्तन के अनुकूल, उपयोग के लिए सीधे समतल जमीन पर रखा जा सकता है।

1. कोरउपकरण के लाभ

• निर्माण-मुक्त अनुकूलनशीलता:किसी गड्ढे में एम्बेडिंग की आवश्यकता नहीं है, और इसे प्लेसमेंट के तुरंत बाद उपयोग किया जा सकता है, जिससे उत्पादन लाइन परिवर्तन का समय और लागत काफी कम हो जाती है, विशेष रूप से छोटे और मध्यम आकार के उद्यमों की उत्पादन लाइन उन्नयन के लिए उपयुक्त है।
• भारी भार दक्षता:3-टन रेटेड लोड एक समय में प्लेटों के पूरे ढेर को स्थानांतरित कर सकता है, जो पारंपरिक मैनुअल बैच हैंडलिंग की तुलना में 4-6 गुना अधिक कुशल है, और सामग्री क्षति के बिना लिफ्टिंग स्थिर है।
• इंटेलिजेंट लिंकेज:इन्फ्रारेड इंडक्शन स्वचालित स्थिति मुआवजा फ़ंक्शन गैन्ट्री लोडिंग और अनलोडिंग मशीन के ब्लैंकिंग वर्कस्टेशन के साथ निर्बाध रूप से जुड़ सकता है, जिससे "गैन्ट्री ब्लैंकिंग - लिफ्ट स्वचालित लेवलिंग - बाद की प्रक्रिया लोडिंग" के निरंतर संचालन का एहसास होता है, जिससे वर्कस्टेशन प्रतीक्षा समय कम हो जाता है।
• मल्टी-टूल संगतता:ई-आकार का टेबलटॉप विभिन्न स्थानांतरण उपकरणों जैसे मैनुअल पैलेट ट्रक, फोर्कलिफ्ट और रोलर लाइनों के लिए उपयुक्त है, और इसे लचीले ढंग से विभिन्न प्रकार के उत्पादन लिंक में एम्बेड किया जा सकता है।


2. गैन्ट्री लोडिंग और अनलोडिंग मशीनों के साथ उत्पादन लाइन समन्वय

  पैनल फर्नीचर स्वचालित उत्पादन लाइन में, 3-टन ई-प्रकार लिफ्ट अक्सर गैन्ट्री लोडिंग और अनलोडिंग मशीन के सामग्री भंडारण और ऊंचाई कनेक्शन नोड के रूप में कार्य करती है:

• गैन्ट्री लोडिंग और अनलोडिंग मशीन कटी हुई प्लेटों को ई-टाइप लिफ्ट के टेबलटॉप पर स्थानांतरित करती है;
• एज बैंडिंग मशीन वर्कस्टेशन की ऊंचाई के अनुसार लिफ्ट स्वचालित रूप से उपयुक्त ऊंचाई पर समायोजित हो जाती है;
• एज बैंडिंग मशीन का लचीला पुशर फीडिंग के लिए सीधे लिफ्ट टेबलटॉप से ​​प्लेटों को पकड़ लेता है, पूरी प्रक्रिया में मैनुअल ट्रांसफर और ऊंचाई अंशांकन के बिना, कटिंग और एज बैंडिंग प्रक्रियाओं के बीच निर्बाध कनेक्शन का एहसास होता है, और एकल-शिफ्ट उत्पादन क्षमता को 20% से अधिक बढ़ाया जा सकता है।
