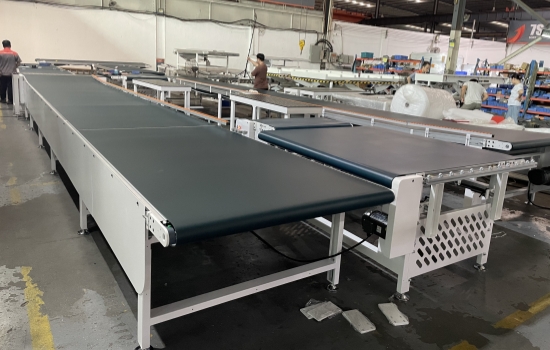

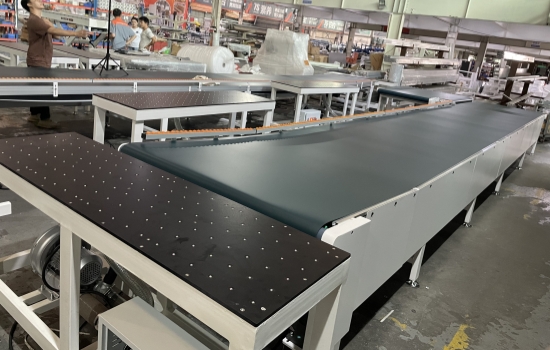

एज बैंडिंग मशीन बेल्ट रिटर्न लाइन: पैनल फर्नीचर एज बैंडिंग प्रक्रियाओं के लिए स्वचालित "सर्कुलेशन हब"

एज बैंडिंग मशीन बेल्ट रिटर्न लाइनएक स्वचालित संदेशवाहक उपकरण है जिसे विशेष रूप से एज बैंडिंग मशीनों के साथ काम करने के लिए डिज़ाइन किया गया है। यह अपने मुख्य संदेशवाहक माध्यम के रूप में एक बेल्ट का उपयोग करता है और स्वचालित दिशा बदलने, संदेश देने में सक्षम करने के लिए एक "सर्कुलर रिटर्न" संरचना का उपयोग करता है।

और एज बैंडिंग के बाद पैनलों की सेकेंडरी लोडिंग।

यह डिवाइस पारंपरिक मैनुअल पैनल हैंडलिंग विधि को पूरी तरह से बदल देता है, जो एज बैंडिंग प्रक्रियाओं को जोड़ने और उत्पादन दक्षता में सुधार करने के लिए एक प्रमुख घटक के रूप में कार्य करता है। इसका व्यापक रूप से बड़े पैमाने पर प्रसंस्करण परिदृश्यों जैसे पूरे घर के अनुकूलन और फर्नीचर उत्पादन में उपयोग किया जाता है।

मुख्य कार्य: एज बैंडिंग प्रक्रियाओं में "दक्षता और श्रम" के दर्द बिंदुओं को संबोधित करना

1. स्वचालित परिपत्र संदेश:

 एज बैंडिंग मशीन पैनल की सिंगल-एज बैंडिंग पूरी करने के बाद, बेल्ट रिटर्न लाइन मैन्युअल हैंडलिंग के बिना पैनल को सीधे दिशा-बदलने वाले तंत्र तक पहुंचा सकती है।

 फिर पैनल स्वचालित रूप से एज बैंडिंग मशीन के फीडिंग सिरे पर वापस आ जाता है, जिससे "एज बैंडिंग → रिटर्न → री-एज बैंडिंग" का एक बंद-लूप ऑपरेशन बनता है।

 एक एकल कर्मचारी मल्टी-एज बैंडिंग को पूरा करने के लिए एक एज बैंडिंग मशीन को संचालित कर सकता है, जिससे श्रम लागत 60% से अधिक कम हो जाती है।

2. स्थिर पैनल सुरक्षा:

  पहनने-प्रतिरोधी और गैर-पर्ची बेल्ट (जैसे, पीयू सामग्री) का उपयोग संदेशवाहक माध्यम के रूप में किया जाता है। प्रेशर रोलर्स और गाइड बैफल्स के साथ मिलकर, पैनल समान रूप से तनावग्रस्त होते हैं और परिवहन के दौरान स्थिर रूप से चलते हैं।

  यह मैन्युअल हैंडलिंग के कारण होने वाले किनारे के टकराव और सतह खरोंच को रोकता है, जिससे यह पीईटी दरवाजा पैनल और त्वचा-फील फिल्म पैनल जैसी नाजुक सतहों के लिए विशेष रूप से उपयुक्त हो जाता है।

3. उत्पादन आवश्यकताओं के लिए लचीला अनुकूलन:

  यह 0 से 1000 मिमी/मिनट तक गति समायोजन का समर्थन करता है, जिसे एज बैंडिंग मशीन की प्रसंस्करण लय से सटीक रूप से मिलान किया जा सकता है।

  मॉड्यूलर डिज़ाइन के माध्यम से, यह 3-50 मिमी की मोटाई और 2.4m × 1.2m के अधिकतम आकार वाले पैनलों के अनुकूल हो सकता है।

  इसके अतिरिक्त, इसे विभिन्न कार्यशाला स्थानों में फिट करने के लिए "यू-आकार", "एल-आकार" और अन्य लेआउट में अनुकूलित किया जा सकता है।

4. स्वचालित उत्पादन लाइनों से कनेक्शन:

  इसे "पैनल कटिंग → एज बैंडिंग → ड्रिलिंग" को कवर करने वाली पूरी तरह से स्वचालित उत्पादन लाइन बनाने के लिए कई एज बैंडिंग मशीनों, सीएनसी मशीनिंग केंद्रों या स्वचालित लोडिंग मशीनों से जोड़ा जा सकता है।

  कुछ हाई-एंड मॉडल एमईएस सिस्टम से कनेक्शन का समर्थन करते हैं, जिससे आसान उत्पादन प्रबंधन के लिए संदेश की गति और पैनल मात्रा की वास्तविक समय की निगरानी सक्षम हो जाती है।

अनुप्रयोग परिदृश्य: "मल्टी-एज बैंडिंग" की मुख्य आवश्यकताओं पर ध्यान केंद्रित करना

बेल्ट रिटर्न लाइन का अनुप्रयोग बहु-किनारे बैंडिंग की आवश्यकता वाले प्रसंस्करण परिदृश्यों में अत्यधिक केंद्रित है, जो इसे फर्नीचर उत्पादन के लिए "आवश्यक उपकरण" बनाता है:

1. सिंगल एज बैंडिंग मशीन के साथ मल्टी-एज बैंडिंग:

  जब पैनलों के लिए 2-4 एज बैंडिंग प्रक्रियाओं को पूरा करने के लिए पूरी तरह से स्वचालित एज बैंडिंग मशीन के साथ उपयोग किया जाता है (उदाहरण के लिए, कैबिनेट साइड पैनल के लिए चार-एज बैंडिंग),

  पहले किनारे की बैंडिंग के बाद पैनल को बेल्ट रिटर्न लाइन द्वारा वापस कर दिया जाता है। श्रमिकों को दूसरे किनारे की बैंडिंग शुरू करने के लिए केवल पैनल की दिशा को समायोजित करने की आवश्यकता होती है, पूरी प्रक्रिया में किसी मैन्युअल हैंडलिंग की आवश्यकता नहीं होती है।

2. बहु-उपकरण लिंकेज के साथ स्वचालित उत्पादन:

  हाई-एंड कारखानों में, यह "डुअल-मशीन लाइन" बनाने के लिए दो एज बैंडिंग मशीनों को जोड़ता है - एक मशीन पैनलों के लंबे किनारों को एज बैंडिंग के लिए जिम्मेदार है,

  और दूसरा छोटी भुजाओं के लिए। बेल्ट रिटर्न लाइन मध्यवर्ती स्थानांतरण करती है, जो "वन-टाइम लोडिंग, फोर-एज बैंडिंग" के मानव रहित प्रसंस्करण को सक्षम करती है।

3. बड़े आकार के पैनलों का कुशल संप्रेषण:

  बड़े आकार के पैनलों जैसे कि अलमारी के दरवाज़े के पैनल और टीवी कैबिनेट पैनल के लिए, कई बेल्टों का समन्वित संवहन पैनलों को ढीलेपन और विकृत होने से रोकता है।

  ढलान संवहन अनुभागों और सहायक रोलर्स के साथ संयुक्त, यह बिना किसी क्षति के बड़े पैनलों की स्थिर वापसी सुनिश्चित करता है।
