प्लेटों के लिए एंटी-एडिशन फ्रेम-प्रकार स्वचालित लोडिंग और अनलोडिंग मशीन

जब फर्नीचर वर्कपीस को पूरे पैलेट में लोड किया जाता है, तो सामग्री की हवा की पारगम्यता के कारण, वर्कपीस के बीच फिट की डिग्री,

और किनारों पर गोंद का आसंजन, मैनिपुलेटर वर्कपीस को हथियाने के दौरान आपसी आसंजन का कारण बन सकता है:

लक्ष्य वर्कपीस की एक परत को हथियाने के लिए है, लेकिन वास्तव में, यह सबसे अधिक 3-4 परतों को पकड़ सकता है।

यह नकारात्मक प्रभावों की एक श्रृंखला का कारण होगा और उपकरण संचालन की विश्वसनीयता को बहुत कम करेगा।

प्लेटों को लोड करने के लिए उपकरणों की उच्च आवश्यकताएं होती हैं: प्लेटों को जितनी देर रखी जाती है, प्लेटों के बीच फिट को तंग किया जाता है,

और यह पालन करना आसान है; किनारों पर प्लेटों और अवशिष्ट गोंद की स्वच्छता प्लेटों के बीच आपसी आसंजन को बढ़ा सकती है।

उपकरण की परिचालन विश्वसनीयता खराब है।

प्लेटों के बीच पारस्परिक आसंजन के कारण होने वाली समस्याओं को शटडाउन और मैनुअल हस्तक्षेप की आवश्यकता होती है, और यह स्थिति अक्सर होती है।

एक उच्च सुरक्षा जोखिम है: बार -बार असामान्यताओं को मैनिपुलेटर के कार्य क्षेत्र में प्रवेश करने और बाहर निकलने के लिए कर्मियों की आवश्यकता होती है, जो एक महान सुरक्षा जोखिम पैदा करता है।

सक्शन कप हड़पने का चक्र तय नहीं है: प्लेटों को जारी करने के लिए तालिका की ऊंचाई तय की जाती है, लेकिन जब हथियाना होता है,

प्लेटों को प्रत्येक फूस से परत द्वारा परत पकड़ ली जाती है, और ऊंचाई धीरे -धीरे कम हो जाती है, जो लगातार बदल रही है।

इसलिए, उपरोक्त समस्याओं के जवाब में ड्रिल किए जाने के लिए प्लेटों को सही ढंग से खिलाने के लिए एक नए प्रकार के लिंक्ड फीडिंग ऑटोमेशन उपकरणों पर शोध करना और विकसित करना आवश्यक है।

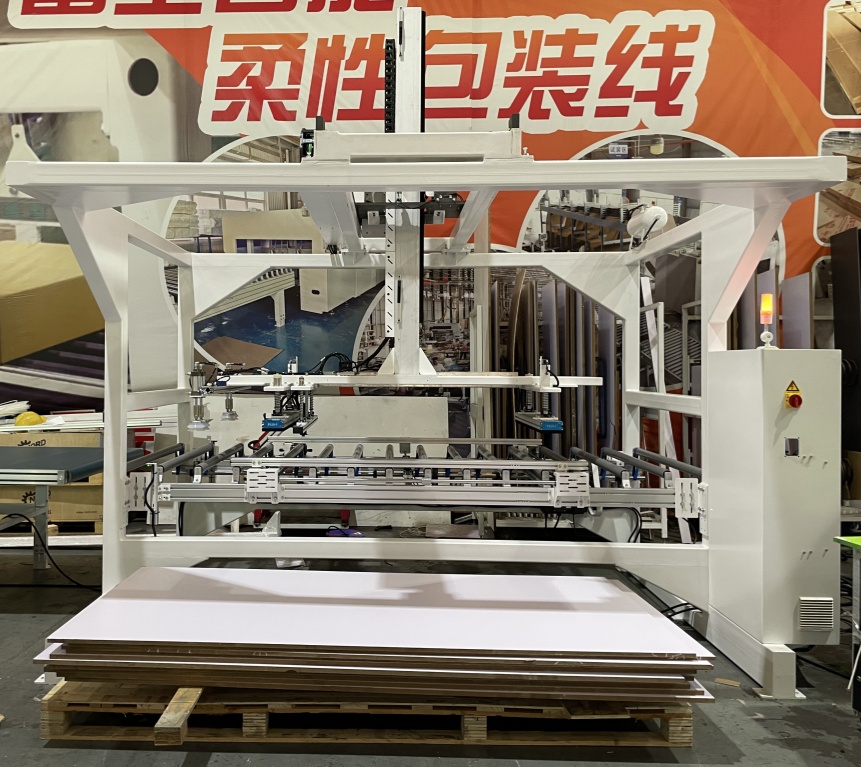

लकड़ी-आधारित पैनल उत्पादन लाइन में एंटी-एडिशन फ्रेम-प्रकार स्वचालित लोडिंग और अनलोडिंग मशीन का वर्कफ़्लो

1. लोडिंग तैयारी: श्रमिक उपकरण के फीडिंग रैक पर-प्रोसेस्ड लकड़ी-आधारित पैनलों के पूरे पैलेट्स रखते हैं। रैक का लिफ्टिंग प्लेटफ़ॉर्म स्वचालित रूप से प्रारंभिक हड़पने वाली ऊंचाई पर समायोजित हो जाता है।

2.positioning और हथियाना: गैन्ट्री मैनिपुलेटर पैनलों के ऊपर सीधे जाने के लिए हथियाने वाले तंत्र को चलाता है। एक औद्योगिक कैमरा पैनलों की स्थिति का पता लगाता है;

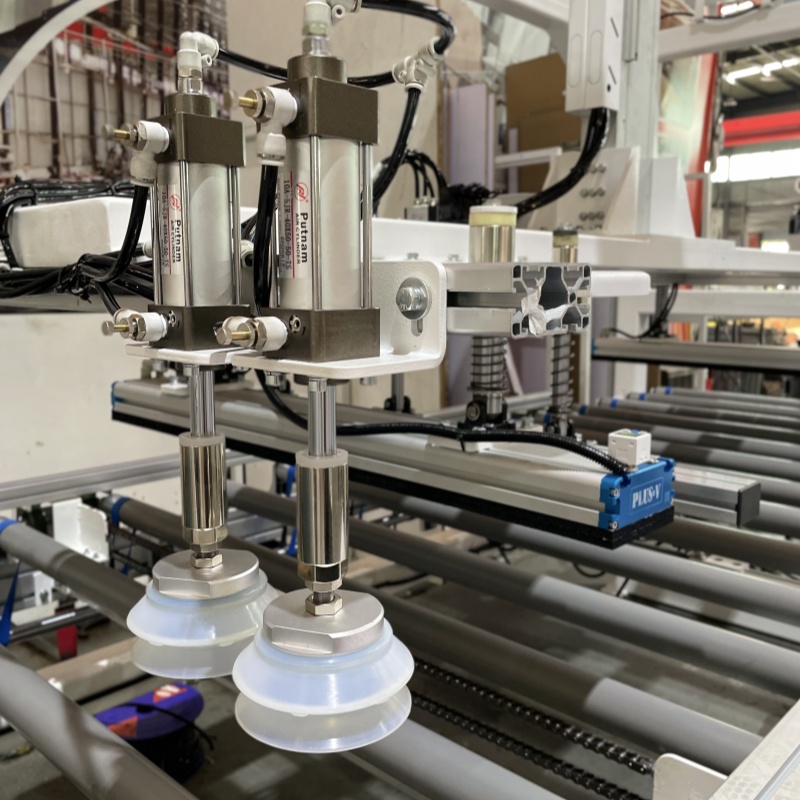

   सक्शन कप पैनल की सतह से संपर्क करने के लिए उतरते हैं, और एंटी-एडिशन मॉड्यूल एक साथ सक्रिय होता है।

3. एंटि-एडिशन डिटेक्शन: एक टेंशन सेंसर लोड का पता लगाता है। यह पुष्टि करने के बाद कि पैनल की केवल एक ही परत को पकड़ लिया जाता है, चार छोटे डिस्क के आकार के सक्शन कप पैनल के एक छोर से जुड़ते हैं

   और कुछ भी सेकंड के लिए हिंसक रूप से ऊपर और नीचे हिलाएं ताकि यह सुनिश्चित किया जा सके कि कोई भी अतिरिक्त पालन किया गया पैनल हिल जाए। फिर मैनिपुलेटर गाइड रेल के साथ प्रसंस्करण उपकरणों के फीडिंग बंदरगाह पर जाता है।

4.PRECISE UNLOADING: एक बार जब पैनल को प्रोसेसिंग उपकरण की निर्दिष्ट स्थिति में पहुंचा दिया जाता है, तो सक्शन कप लोडिंग प्रक्रिया को पूरा करने के लिए वैक्यूम जारी करते हैं। एक ही समय पर,

   तंत्र को हथियाने का एक और सेट उपकरण से संसाधित पैनल को बाहर ले जाता है और इसे अनलोडिंग कन्वेयर लाइन में स्थानांतरित करता है।

5. साइक्लिक ऑपरेशन: फीडिंग रैक का लिफ्टिंग प्लेटफ़ॉर्म धीरे -धीरे बढ़ता है क्योंकि हड़पने वाली सतह की ऊंचाई को स्थिर रखने के लिए हथियाने की आय होती है। जब फूस पर सभी पैनल संसाधित होते हैं,

   उपकरण एक सामग्री परिवर्तन संकेत जारी करता है।
