गैन्ट्री टाइप लोडिंग और अनलोडिंग मशीन

1. उत्पाद परिचय

गैन्ट्री टाइप लोडिंग और अनलोडिंग मशीन को संचालित करना आसान है और गैन्ट्री को एक बटन से संचालित किया जा सकता है। श्रम बचाने और उत्पादन क्षमता में सुधार के लिए गैन्ट्री टाइप लोडिंग और अनलोडिंग मशीन संचालित करना आसान है। पैनल को गैन्ट्री टाइप लोडिंग और अनलोडिंग मशीन के नीचे रोलर टेबल तक पहुँचाया जाता है, फिर गैन्ट्री का ग्रैब पैनल तक जाता है, पैनल को चूसता है और सेट स्थिति में ले जाता है, और अंत में ग्रैब सबसे निचले सेट पॉइंट पर जाता है और पैनल को ढीला करता है।

2. उत्पाद पैरामीटर (विनिर्देश)

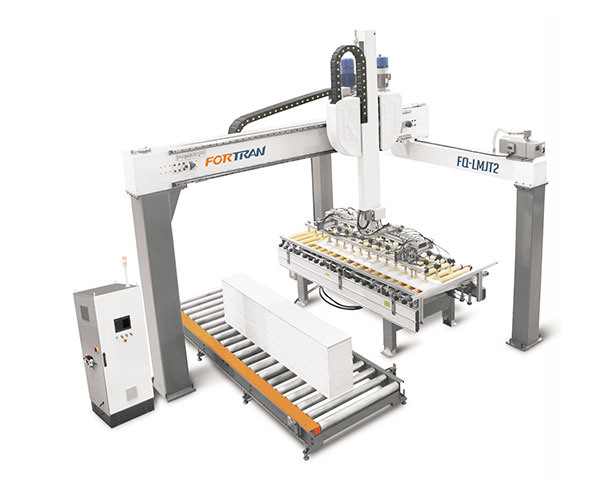

a. T type two-station bridge loader:

नमूना	FQ-LMJT2
बाहरी आयाम	L4800*W4800*H4700mm
पैनल की लंबाई	300-2400 मिमी
पैनल की चौड़ाई	300-1200 मिमी
भार क्षमता	50 किग्रा / मी²
कुल शक्ति	9 किलोवाट
रफ़्तार	4-5 बार/मिनट
मुख्य बीम	उच्च शक्ति वर्ग स्टील
वायवीय घटक	एयरटैक
विद्युत उपकरण	श्नाइडर
पीएलसी नियंत्रण प्रणाली	डेल्टा/इनोवैंक
गाइड रेल	हिविन

बी। दो-स्टेशन ब्रिज लोडर

नमूना	FQ-LMJT2
बाहरी आयाम	L4800*W4800*H4700mm
पैनल की लंबाई	300-2400 मिमी
पैनल की चौड़ाई	300-1200 मिमी
भार क्षमता	50 किग्रा / मी²
कुल शक्ति	9 किलोवाट
रफ़्तार	4-5 बार/मिनट
मुख्य बीम	उच्च शक्ति वर्ग स्टील
वायवीय घटक	एयरटैक
विद्युत उपकरण	श्नाइडर
पीएलसी नियंत्रण प्रणाली	डेल्टा/इनोवैंक
गाइड रेल	हिविन

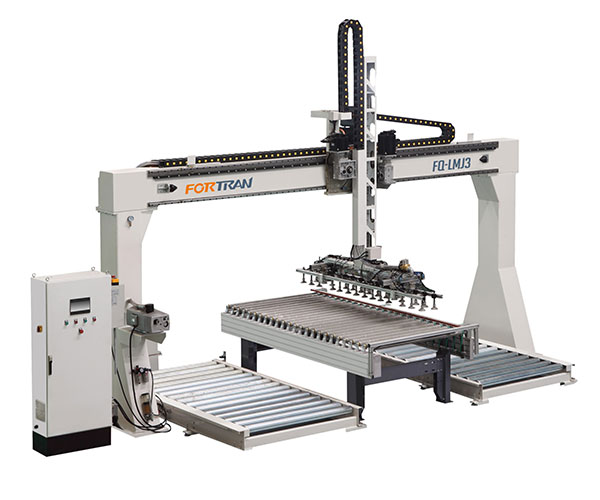

सी। तीन-स्टेशन ब्रिज लोडर:

नमूना	एफक्यू-एलएमजे3
बाहरी आयाम	L5800*W2200*H4700mm
पैनल की लंबाई	300-2400 मिमी
पैनल की चौड़ाई	300-1200 मिमी
भार क्षमता	50 किग्रा / मी²
कुल शक्ति	6 किलोवाट
रफ़्तार	4-5 बार/मिनट
मुख्य बीम	उच्च शक्ति वर्ग स्टील
वायवीय घटक	एयरटैक
विद्युत उपकरण	श्नाइडर
पीएलसी नियंत्रण प्रणाली	डेल्टा/इनोवेंस
गाइड रेल	हिविन

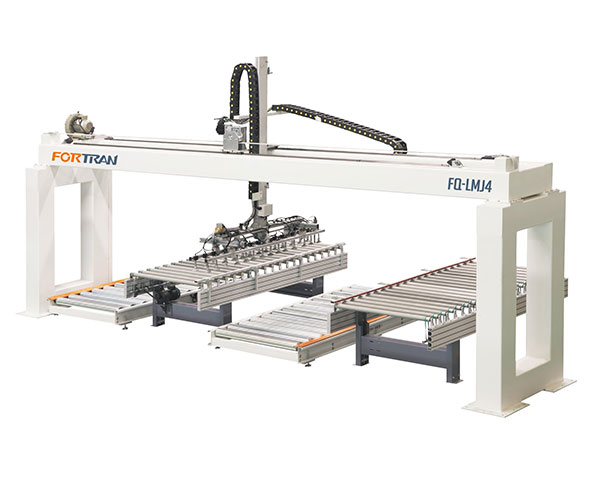

डी। चार-स्टेशन ब्रिज लोडर:

नमूना	एफक्यू-एलएमजे4
बाहरी आयाम	L6800*W2200*H4700mm
पैनल की लंबाई	300-2400 मिमी
पैनल की चौड़ाई	300-1200 मिमी
भार क्षमता	50 किग्रा / मी²
कुल शक्ति	6 किलोवाट
रफ़्तार	4-5 बार/मिनट
मुख्य बीम	उच्च शक्ति वर्ग स्टील
वायवीय घटक	एयरटैक
विद्युत उपकरण	श्नाइडर
पीएलसी नियंत्रण प्रणाली	डेल्टा/इनोवेंस
गाइड रेल	हिविन

1. मुख्य बीम उच्च शक्ति वर्ग स्टील से बना है। सुचारू कार्य प्रक्रिया और स्थिर संरचना सुनिश्चित करने के लिए, फ्रेम को उच्च भार के साथ पूरे वर्ग पाइप के साथ जोड़ा जाता है।
2. कनेक्शन भाग को जापानी ओटीसी रोबोट द्वारा ठीक से वेल्डेड किया गया है और एक समय में बनाया गया है।
3. ताइवान डेल्टा सर्वो मोटर, चिकनी क्षैतिज गति के साथ वैक्यूम कप को ऊपर या नीचे नियंत्रित करता है।
4. गैन्ट्री टाइप लोडिंग और अनलोडिंग मशीन उच्च गुणवत्ता वाली तिरछी टूथ गाइड रेल को अपनाती है। सीधे टूथ गाइड रेल की तुलना में, तिरछी टूथ गाइड रेल में उच्च पहनने के प्रतिरोध और मजबूत स्नेहन क्षमता होती है।
